特性
采用电镀工艺在金属表面上沉积成耐磨镀层，无废水排放，不对环境产生污染。镀层显微硬度1000~1250HV,耐磨餐和摩擦系数高于镀硬铬。经珩磨机研磨试验，耐磨损量和镀硬铬相比高1.2~1.4倍，电镀硬铬所需电流密度20~40A/dm2,本品电流密度为4~9A/dm2。
用途与用法本品主要应用于金属表面电镀。
本品电镀工艺如下。
(1)金属工件进行镀前处理。按照常规金属表面的处理方式或按下述步骤安装：将金属工件固定在夹具上，电解除油，用酸活化金属表面，粗化处理，化学除油，自来水清洗，电解除油，自来水清洗，酸活化，自来水清洗，超声波清洗和去离子水清洗。各步骤均按照公知技术方式进行。
(2)电镀实施过程：将配好的电镀液升温至70℃，电镀的过程中保持pH值稳定在8.0，电流密度6A/dm2;阳极选用耐腐性强的不锈钢材料；电镀速率2μm/h。
在金属工件表面形成光亮的耐磨镀层，镀层厚度23m。
(3)电镀完成后对镀层表面进行热处理，温度为550℃，保温1~2h。
按照常规方式抛光去除氧化膜，再用机械法抛光去除低硬度氧化膜。镀层显微硬度1220HV。

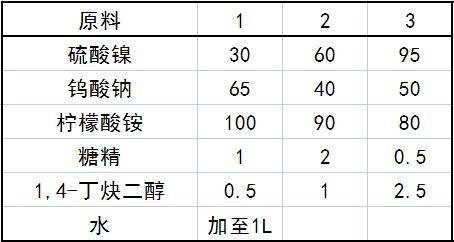

配方(g)
制作方法
将原料分别溶解于少量的水中，再按顺序混合拌均匀，再用水稀释到镀槽规定量搅拌均匀，然后用浓氨水调pH值至7.8~8.4，电流密度1A/dm2电解7h。
注意事项
本品各组分质量（g)配比范围为：硫酸镍30~100,钨酸钠40~65，柠檬酸铵80~100，糖精0.5~2,1,4-丁炔二醇0.5~2.5，水加至1L。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
