Ni-W-P三元合金电镀液

特性

本品能在碳钢、合金钢、铜及其合金、铝及其合金、钕铁硼等基体材料上电镀得到光亮致密的Ni-W-P三元合金镀层。在近中性条件下，从含亚磷酸的水溶液中电沉积光亮致密的Ni-W-P三元镀层，还未见报道。该镀液的腐蚀性很小，稳定性好，深镀能力和分散能力好；镀层与基体结合力好，能耐稀酸、碱、盐及硫化氢，耐磨性优于或相当于铬镀层。镀液浓度低，带出量小，整个电镀过程实行清洁生产工艺，符合环保要求，镀液对设备及人体的伤害很小，符合可持续性生产的要求。

用途与用法

本品主要应用于碳钢、合金钢、铜及其合金、铝及其合金、钕铁硼等基体材料的电镀。

电镀工艺如下。

(1)工件的预处理：工件材料为低碳钢，经过除绣、除油，活化处理。

(2)施镀：工件经预处理后，放到电镀槽中，在电流密度70mA/cm²下进行电镀，时间1.5h。镀完后，冲洗、吹干。

(3)除氢：将镀后的工件在200℃下保温2h。

(4)检验：先检查镀层表观是否光亮、致密，是否有针孔、漏镀、起皮、烧焦等现象，然后对镀层进行了定量分析以及结构(XRD)、微观形貌(SEM)的表征，对镀层在各种条件下的耐蚀性、耐磨性以及结合力进行了检测，并用显微硬度计测量镀层硬度。

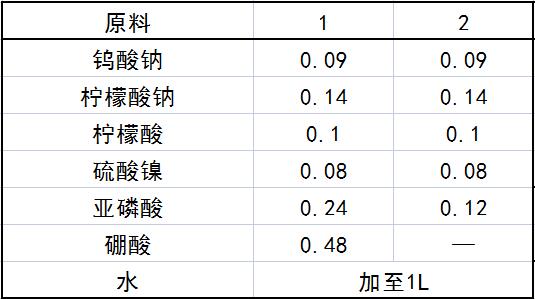

配方（mol）

制作方法

向电镀槽中加入清水，加热到50~60℃，再加入钨酸钠、柠檬酸钠、柠檬酸，搅拌溶解。然后加入硫酸镍、亚磷酸、硼酸，搅拌溶解，用氨水和氢氧化钠调节pH值至7.0，再加清水定容，最后将溶液加至75℃后便可试镀。

注意事项
本品各组分物质的量(mol)配比范围为：钨酸钠0.03~0.12，柠檬酸钠0.14~0.35，柠檬酸0.1~0.2，硫酸镍0.08~0.24,亚磷酸0.06~0.36，硼酸0~0.48，水加至1L。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
