三价铬电镀液(4)

特性

(1)本品研制的镀液易制备、低毒。

(2)本品的镀液中使用OP为润湿剂，OP乳化剂相对于其它润湿剂（如十二烷基苯磺酸钠)有更好的润湿效果，镀层结合力好、较厚且均匀。

用途与用法 本品主要应用于三价铬电镀液。
本品用于不锈钢的镀铬，具体方法是：不锈钢先经过除油、浸蚀后，用本品的三价铬电镀液进行电镀，电镀的条件为：工作温度室温，电流密度为12~24A/dm²,镀液pH值2.5~3.5，电镀时间40~120min,阳极电极为高纯石墨电极；电镀后进行中和浸渍处理。

上述电镀方法中所说的除油，其除油液的组成为：NaOH为8~12g/L,Na₂CO₃ 为50~60g/L,Na₃PO₄ 为50~60g/L,Na₂SiO₃ 为5~10g/L。

上述电镀方法中的所说的浸蚀，其浸蚀液的组成为：H₂SO₄ 为600~800g/L,HC1为5~15g/L,HNO₃ 为400~600g/L。温度30~50℃。

上述电镀方法中的所说的中和浸渍，其中和浸渍液的组成为Na₂CO₃ 为25g/L,Na₃PO₄为25g/L。

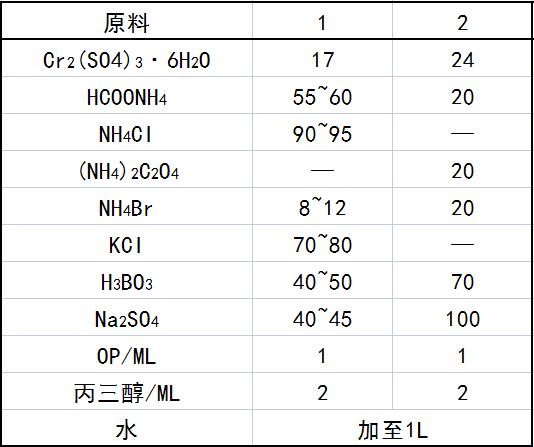

配方（g）

制作方法

(1)按上述配方中组分的量，在硫酸铬溶液中加人甲酸铵、乙酸铵溶液后，搅拌均匀后静止，使三者充分形成络合物；

(2)再按配方加入导电盐、缓冲剂、乳化剂以及光亮剂；

(3)然后低温40℃水浴加热使配制过程中的不溶物溶解；

(4)配制完成后抽滤陈化得三价铬电镀液。

注意事项 本品各组分质量(g)配比范围为：六水硫酸铬17~24,甲酸铵20~60，草酸铵0~20，导电盐120~232，缓冲剂40~70，乳化剂1mL,光亮剂2mL,水加至1L。)

所述导电盐为碱金属或铵的硫酸盐或卤化物。

所述缓冲剂为硼酸。

所述乳化剂为聚氧乙烯辛烷基酚醚(OP)。

所述光亮剂为丙三醇。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
