退锌置换如何替代硝酸
对于铝合金电镀，还有道工序是要使用到硝酸的，那就是第一次锌置换之后的退锌。那么这道怎么替换硝酸呢？

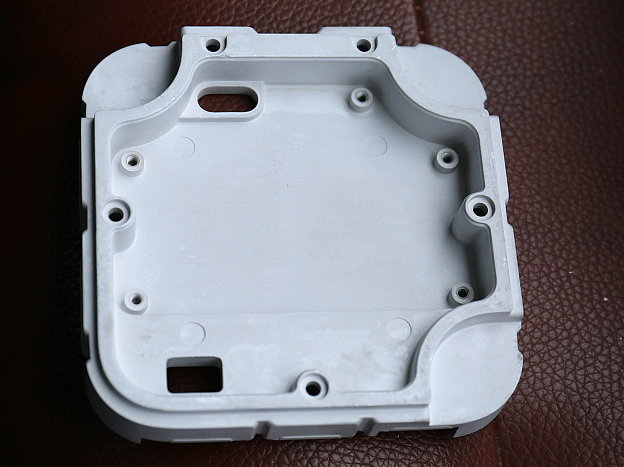

首先，针对一些对结合力要求不是很高的产品，可以使用四元或五元锌置换，做一次沉锌（时间控制在60秒左右），这样就省去了退锌的工序，就不用使用硝酸了。 这个工艺针对的是烘烤温度不超过180度的产品，或者镀层很厚的机加件产品。
对于结合力要求比较高的产品，例如5G的产品，要求烘烤到260度，这样做一次沉锌就不保险了，需要做2次沉锌。中间的退锌我们可以采用硫酸加添加剂的形式，利用硫酸的酸性和添加剂的氧化性，达到硝酸的效果，环保的同时，又能保证结合力。
二、特点
1、所有的浸锌工业兼容
2、无毒的氧化亚氮气体
3、浸泡时间相似于1:1硝酸
4、没有氮化物，硼酸盐，磷酸盐或硝酸盐
5、没有设备变更要求
6、比硝酸更易掌握
7、能保持活性没有明显的体积变化
8、废水处理因没有蛰合物而简化
三、工艺及设备
硫酸 | 2-5% v/v |
HAS-1291 | 20% |
浸泡时间 | 12 至45 秒 |
温度 | 21℃至32℃ |
PVC衬钢或聚丙烯或高密度聚乙烯 | |
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
