你知道轻便又好加工的 ABS 塑料，怎么在低温下稳稳穿上 “镍磷合金衣” 吗？这份 ABS 塑料低温化学镀镍磷工艺各工序配方，拆解核心步骤、明确用料比例，既避免高温损坏塑料，又能让合金层兼具耐磨、导电优势，为实操落地提供清晰指引，帮你轻松实现塑料的 “金属升级”！我们不妨来看看它们的配方知识！
工艺条件：温度15～30℃,时间20～30min。
工艺条件：温度室温，时间5～15min。
工艺条件：pH 值13.5(用NaOH 调节),温度60～70℃,时间20～30min。
工艺条件：温度40～50℃,时间5～8min。
除去工件表面的MnO₂，显露出微孔形貌，增大工作表面的粗糙度和接 触面积，以便提高基体与镀层的结合力。
工艺条件：温度室温，时间1～2min。
预浸的目的在于保护昂贵的胶体钯液体不致被稀释，使工件取出后直 接进入活化液。

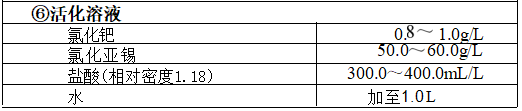

工艺条件：温度20～40℃,时间5～10min。
浸入钯液体时，Pd—Sn 胶体将吸附在基体表面。
工艺条件：温度40～45℃,时间3～5min。
将吸附在工件表面上的钯粒外围的胶层脱去，裸露出具有催化活性的金属钯微粒。

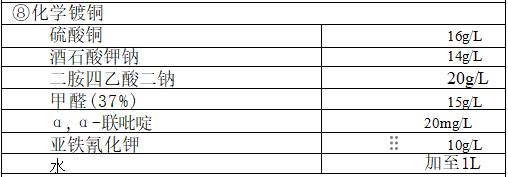

工艺条件：pH 值12 .5(用NaOH调节),温度40～50℃。
工艺条件：温度室温，时间0.2～0.3min。

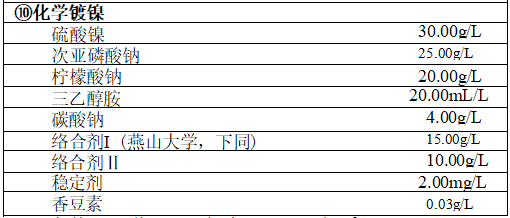

工艺条件：pH 值9.5(用氨水调节),温度40~50℃。
当负载量为1dm²/L 时，镀速为9.8μm/h, 且镀层光亮无裂纹。
燕山大学开发的本工艺，化学粗化时采用含添加剂的强碱性高锰酸钾型工艺代替高铬酸型工艺，避开了六价铬可能造成的环境污染问题。且低 温碱性化学镀镍液稳定，使用寿命长，镀层光亮，耐蚀性良好。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
