你知道聚四氟乙烯（PTFE）有多 “难伺候” 吗？表面又滑又不粘，普通处理根本镀不上金属！它的电镀前处理工艺就是 “专属改造师”：通过特殊方法打破表面惰性，去掉杂质还造出 “附着力锚点”，让原本 “油盐不进” 的 PTFE，能牢牢抓住后续金属镀层。

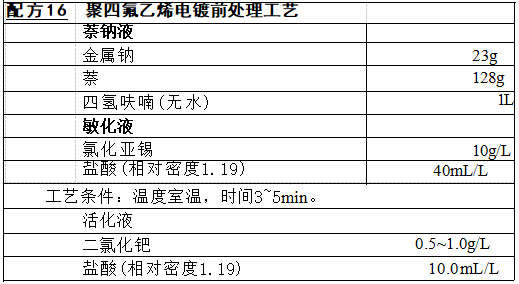

工艺条件：温度室温，时间3~5min。
聚四氟乙烯镀金属前，须进行表面处理。其工艺流程是：机械粗化 → 萘钠处理 → 用丙酮清洗2次 → 用流动冷水洗 → 敏化 → 用流动冷水洗 → 活 化 → 用流动水清洗 → 镀铜 → 用流动水清洗 → 根据需要电镀金属。其中萘 钠液按下法配制：于带有水银封闭的搅拌器、氯化钙干燥管及惰性气体通入 管的三颈烧瓶中，放入四氢呋喃。置于冷浴内搅拌并冷却至6~8℃,逐渐 加入研细的萘，搅拌使蔡溶解，通入氮气，当温度稳定在5℃时，缓缓加切成
小块的钠，不断搅拌，把温度控制在15℃以下，待钠全部溶解(约需2h) 变成 墨绿色时，停止搅拌，将制备好的溶液压入棕色瓶中与空气隔绝。因蔡钠液 易分解和失效，所以除了放入或取出氟塑料时，其他时间最好密封并充以惰 性气体。储存期间，应用蜡封瓶口，放入阴凉处。
注意：金属钠不可与水接触，否则钠会变成碳酸钠甚至着火，切割金属 钠时应戴防护眼镜。
聚四氟乙烯塑料具有良好的化学稳定性，耐酸、碱和氧化剂的浸蚀，对 一般溶剂也很稳定，由于既憎水又憎油，不易浸润，因此镀前要采用特殊处 理即蔡钠液浸蚀法处理。
先将氟塑料用细砂纸打磨粗化，然后用丙酮清洗干燥后，在室温下浸入 蔡钠溶液中处理0 . 5~5 . 0min,再用丙酮清洗，流动水清洗。经萘钠溶液处 理后的氟塑料即可进行敏化、活化、化学镀和电镀。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
