塑料电镀想粘得牢？全靠粗化处理液这个 “表面工程师”！它不像清洁剂只去油污，而是给塑料表面做 “微磨砂”—— 造出密密麻麻的小凹坑，让后续金属镀层能像 “钩子” 一样嵌进去，牢牢扒住不脱落、不起皮。不管是光鲜的手机壳，还是耐用的汽车配件，金属质感能持久在线，第一步就靠它打牢附着力根基～我们不妨来看看塑料电镀前表面粗化处理液的配方知识吧！

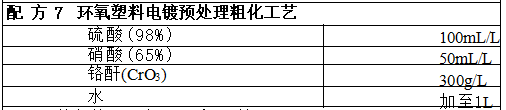

工艺条件：温度85~90℃,时间60min。
工艺条件：温度15-30℃,时间10-30s。
工艺条件：温度15-30℃,时间0.5-1.0min。
工艺条件：温度15~30℃,时间2-4min。
聚酰胺塑料镀前应检查内应力。将零件浸入正庚烷中，在5 - 15n内 出 现裂纹，说明应力很大；若2 - 5min 仍不出现裂纹则表明内应力很小或无内 应力。有内应力可放入冷水中加热至沸腾，保温3h 后随水缓冷，即可消除应力。
将无机填料填充的尼龙66，用丙酮、甲乙酮等有机溶剂和表面活性剂 等脱脂，然后水洗；用上述配方的腐蚀液于60℃下浸渍5min,水洗，用10% 氢氧化钠水溶液在室温下中和处理1min；用1:9盐酸水溶液浸渍1min，然 后进行触媒活化，水洗后用1:9浓硫酸水溶液浸渍4min,充分水洗后即可进行化学镀及电镀，所得镀层的结合力和外观优良。
该腐蚀液适用于处理尼龙6和尼龙66等塑料(包括用碳酸钙、滑石粉、 黏土等无机填料或玻璃纤维等填充的增强聚酰胺树脂),配方中的氯化锡 在3%~5%、盐酸在1%～15%均可，浸渍温度通常是20~70℃,浸渍时间 可根据使用浓度和液温的组合而适当选择。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
