化学镀里的 “防护双雄”—— 镍铬磷合金液与镍铁磷合金液，都是给金属表面 “穿防护衣” 的关键溶液！前者含铬、后者含铁，虽成分略有差异，但都能靠化学反应让金属表面形成致密镀层，既能抗腐蚀又能耐磨，广泛用在工业零件、设备配件等场景，帮金属延长寿命、提升性能～

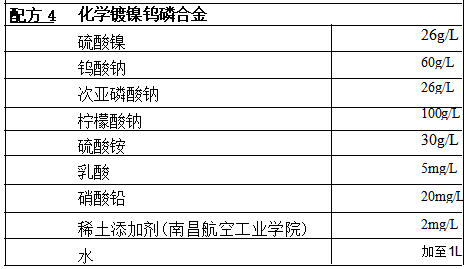

工艺条件：pH 值5~9,温度90℃。
镀液最佳配比：钨的质量分数保持在2%～4%,钨酸钠浓度30g/L, 磷 的质量分数为3%～6%,柠檬酸钠浓度35g/L, 添加剂A 为 1g/L。
本合金镀层具有优良的热稳定性和比镍磷合金镀层有更强的耐蚀性和 耐磨性。

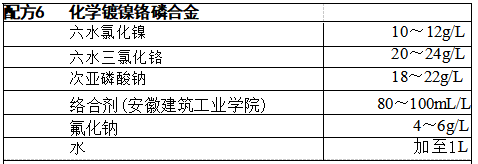

工艺条件：pH 值12.8～13.2,温度85～90℃。
采用络合方法，可使普通碳钢在pH 值为13的镀液中获得化学镀镍铬 磷合金镀层；溶液pH 值越高，开始化学沉积所需温度会越低；镍铬磷合金 沉积过程得以进行依赖于析出原子镍的催化活性。由安徽建筑工业学院研究开发。

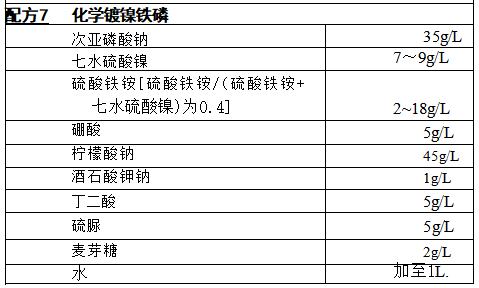

工艺条件：pH 值7.0(氨水调节),温度80℃,施镀时间1h, 负载量 1.0～1.5dm²/L。
上述配方和工艺适用于铝合金基体。其镀层主要为非晶态结构。其耐腐蚀性随铁含量的增大而增强，且在10%NaOH 溶液中的耐腐蚀性能优于在 1mol/LHCl和3.5%NaOH溶液中的耐腐蚀性能。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
