化学镀镍液是无需通电的表面处理核心材料，能通过化学反应在工件表面沉积均匀镍层。它既能强效抵御腐蚀、提升工件硬度与耐磨性，还能优化导电导热性能，适配金属、塑料等多种基材。从电子元件、机械配件到五金制品，用它处理可大幅延长工件寿命，是工业生产中性价比超高的表面强化材料。我们不妨来学习一下它们的配方知识吧！

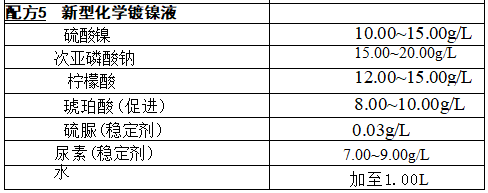

工艺条件：pH 值4~5,温度(90±2)℃,时间25min
本镀液添加了尿素作稳定剂，省去了镀前的活化预处理，节约了资源。
镀层致密、均匀、光泽良好。

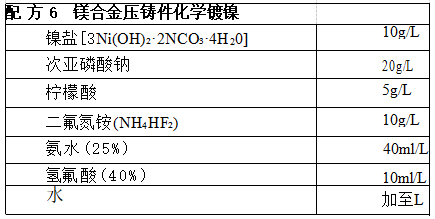

工艺条件：pH 值4.5~6.8,温度76～82℃,沉积速度20~25μm/h,
工艺流程：压铸件除油 → 浸蚀(Cr0360g/L，HNO390mL/L, 室温，20~ 60min)→ 活化(70%HF50~55ml/L,室温，活化5-10min)→化学镀镍。 镁合金压铸件经化学镀镍具有较好的抗腐蚀能力、热稳定性和可焊接 性，用于汽车轻型化的电动机、方向盘、变速箱等部件。
工艺条件：pH 值4.5~6.8,温度76～82℃,沉积速度20~25μm/h。
工艺流程：压铸件除油 → 浸蚀(Cr0360g/L，HNO390mL/L, 室温，20~ 60min)→ 活化(70%HF50~55ml/L,室温，活化5-10min)→化学镀镍。 镁合金压铸件经化学镀镍具有较好的抗腐蚀能力、热稳定性和可焊接性，用于汽车轻型化的电动机、方向盘、变速箱等部件。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
