化学镀镍液是无需通电的表面处理核心材料，能通过化学反应在工件表面沉积均匀镍层。它既能强效抵御腐蚀、提升工件硬度与耐磨性，还能优化导电导热性能，适配金属、塑料等多种基材。从电子元件、机械配件到五金制品，用它处理可大幅延长工件寿命，是工业生产中性价比超高的表面强化材料。我们不妨来学习一下它们的配方知识吧！

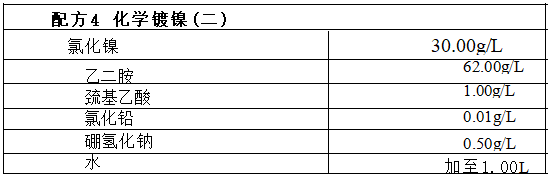

工艺条件：pH 值12,温度50℃。
配方5 ZL104 铸铝化学镀镍
工艺流程：ZL104 铸件→ 除油 → 热水洗 → 冷水洗 → 流动水洗 → 烘干 → 酸蚀去膜 → 水洗 → 流水洗 → 浸锌镍合金 → 水洗 → 水洗 → 镀碱性镍 → 水 洗 → 水洗 →化学镀镍 → 水洗 → 水洗 → 热水烫干 → 烘干 →检验 → 成品。

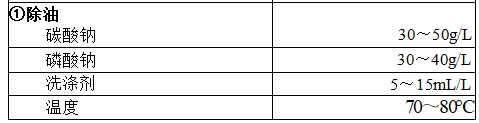

采用弱碱性化学除油，除去高压压铸过程中铸件表面的石墨和少量油 脂，除油后表面发灰。
工艺条件：温度常温，时间1～3s。
酸蚀可除去表面灰膜，使其暴露出银白色基体。

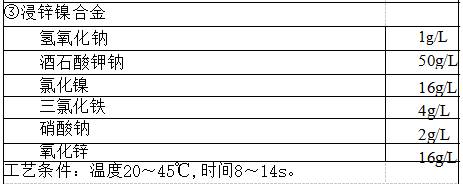

酸蚀去膜后，带水状态转入浸锌镍合金，铸铝表面迅速生成一层发灰的 锌镍合金层。
工 艺 条 件 ：pH 值9 . 6～11 . 0,温度30～35℃,时间3～5 min。
碱性镍层(0.5μm) 可以避免铝基体件直接进入酸性化学镀镍溶液中，
锌镍合金层被迅速溶解，产生结合力不良现象。

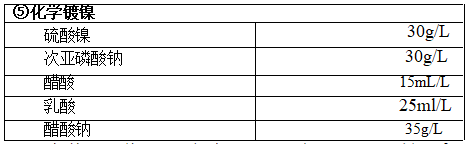

工艺条件：pH值4.0(用氨水调节),温度85～90℃,时间30~40min。
铸铝经化学镀镍可生成厚度达25 μm 以上的光亮镍层，再经热水烫干、 烘干得成品。由锦州新生开关有限责任公司研究开发。

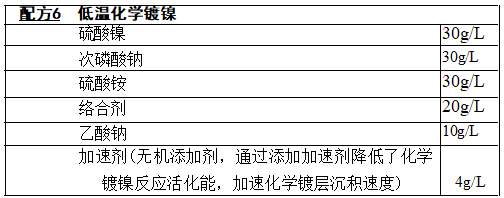

工艺条件：温度40～60℃,pH 值8～9。
本剂具有工艺简单、镀层均匀、耐磨耐蚀性好等特点，可应用于汽车、电 子、计算机、化工、机械等领域。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
