锡铅合金镀液、电镀锡镍合金

锡铅合金镀液超实用，镀出的膜能防生锈、耐磨损，像老款电子零件、连接器常用它，让零件接触更稳。而电镀锡镍合金它镀出的层又亮又结实，能扛住水、酸这些东西的腐蚀，还不容易磨坏。像日常用的厨具、卫浴配件，还有工业里的管道、电子接头，镀上它不仅颜值高，还能多用好几年，帮物件 “延长寿命” 又 “保颜值”。我们不妨来看看它们的配方知识吧！

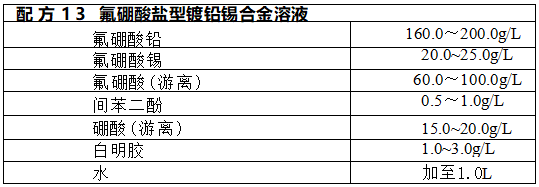

工艺条件：溶液温度18~24℃,阴极电流密度1～1.5A/dm²,阴阳极面 积比2:1。

在防腐的容器中(玻璃器除外),按120g/L 计算倒入需要数量的氢氟 酸(市场上出售的氢氟酸一般含量为50%,因此需按240g/L 计算),在不 断搅拌下，加入事前调成糊状的100g/L 硼酸而配成氟硼酸。因该反应是放 热反应，故溶液的温度不断上升，必要时可适当冷却降温，以防意外事故 发生。

在氟磅酸溶液中，按85g/L 计算，将必需数量并事前调成糊状的碱式碳  酸铅，在不断搅拌下慢慢倒入，使碱式碳酸铅全部与氟硼酸作用而生成氟础 酸铅。若没有碱式碳酸铅，也可用氧化铅代替。

在装有所需数量的氟硼酸溶液的容器中，按计算量加入碱式碳酸铜 (根据镀层含锡量而决定加入数量),并不断搅拌，使碱式碳酸铜与氟硼酸 反应，溶液呈深蓝色。然后用过量的锡粉置换铜，反应至溶液的蓝色完全消 失为止，并及时过滤，清除溶液中的铜，即可配制成氟硼酸锡。也可用氧化 亚锡与氟硼酸配制氟硼酸锡。

将白明胶按量预先用冷水浸泡一昼夜，并用热水溶化后加入槽液中，再 将所需量的间苯二酚加入槽液中即可。这时，将溶液水平面调到要求的高 度，电解试镀24h, 经过分析各种成分含量达到要求时即可正式进行电镀。

电镀铅锡二元合金的阳极为铅锡合金，铅锡含量根据镀层要求含铅锡 量的多少而定，阴阳极之间的距离一般以25~40mm 为宜。

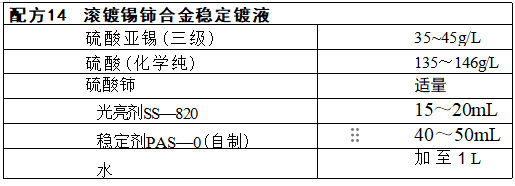

工艺条件：电流25～30A/0.4kg(工件),时间10min,温度为室温，滚筒 (无锡生产，新S—1 型)转速8～10r/min。

此为北京广播器材厂的配方。

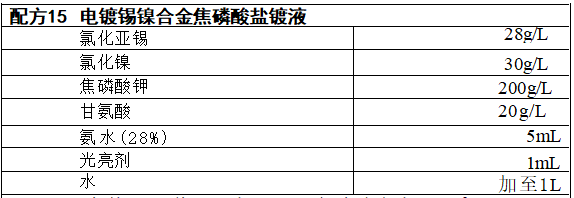

工艺条件：pH 值8,温度50℃,阴极电流密度0.1～~1A/dm²。

    转载自《表面处理用化学品配方》 黄玉媛 陈立志  刘汉淦 杨兴明 编
