无裂纹型镀铑是种实用的电镀工艺，好处特别实在。它能在物件表面形成没缝隙的铑镀层，不仅让物件表面像镜子般光亮，还特抗磨、不易被腐蚀，用久了也不容易坏。像珠宝、高端餐具常用它增质感，精密电子零件靠它稳定工作，既保颜值又提性能。我们不妨来看看它们的配方知识吧！
工艺条件：温度50℃,电流密度1A/dm²。

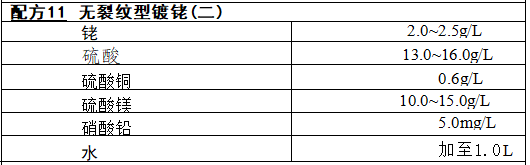

工艺条件：温度20~25℃,电流密度0.4~0.6A/dm²。

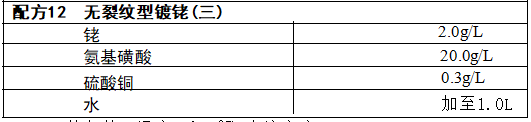

工艺条件：温度40~45℃,电流密度0.8～1A/dm²。
将铑粉与硫酸氢钾按1:30混合(硫酸氢钾事先在研钵中研细)放入洁 净的瓷坩埚里(坩埚内先放一层硫酸氢钾垫底，然后在表面再轻轻盖上一 层硫酸氢钾),放入预热到250℃的马弗炉中，升温至450℃时恒温1h,再 升温 至 5 8 0 ℃ 恒 温 3h, 然后停止加热，随炉冷却至接近室温取出，并将烧结物 转移入烧杯内，加适量蒸馏水，加热至60～70℃,搅拌助溶，得到粗制碗酸 铑 。 将粗制硫酸铑溶液过滤，将沉渣用蒸馏水洗2-3次，连同过滤纸入 坩埚中灰化、保存，留待下次烧融铑粉时再用；将滤液加热至50～60℃, 在 搅 拌下慢慢加入10%氢氧化钠，使硫酸铑完全生成谷黄色氢氧化铑沉 淀 ； 将 沉 淀物过滤，并用温水洗涤4~5次；将沉淀物同滤纸一起移入烧杯 中，加水润湿，根据溶液类型滴加硫酸或磷酸至沉淀物全部溶解。然后再 加入已用硫酸溶解好的氦基磺酸；其他材料可各自溶解后逐一加入，并补 充蒸馏水至工作液面。
镀铑层常作为装饰镀层，也用于化学仪器、反光镜、显微镜、手表的 传动部分；无线电或声频上用作表面接触层；印制线路板上作为接插件 耐磨镀层。磷酸型镀铑常用于首饰业，钢及铁基合金上镀铑可用此工 艺。当镀铑层厚度大于2 . 5 μm 时，采用无裂纹型工艺。硫酸型镀铑工 艺简单，溶液易维护，电流效率高，但应力大，易开裂。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
