无氰镀镉既保留了镀镉的核心作用，还更环保安全。它能给工件加层 “防护盾”，抗腐蚀、减磨损，还能优化表面质感，不用氰化物更符合环保要求，适配工业零件、户外设备等场景，实用又靠谱。我们不妨来看看它们的配方知识吧！

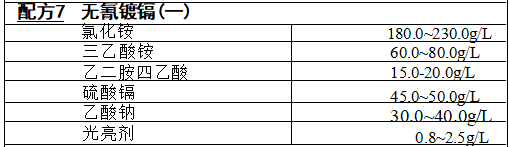

工艺条件：温度为室温，阴极电流密度0.8～1A/dm², 阴阳极面积比 为1:1。
镉是柔软带银白色的可塑金属，其硬度介于锡和锌之间。镉在潮湿的 空气中表面生成氧化膜，可阻止金属的进一步腐蚀。在一般的情况下钢铁 表面镀镉层，保护性能不及锌镀层好，但在海洋气候、海水或高温环境中，如 在70℃以上的热水中，镉镀层比锌镀层防腐性好。若在含二氧化硫、有机 物气氛的腐蚀介质中，镉的防腐性能比锌差，因此，要对镀镉层涂一层清漆 或中性油脂以提高镀层的耐腐蚀性。镀镉层的使用温度一般在230℃以 下。镉盐毒性很大，价格亦较贵，一般有特殊要求时才使用镀镉。

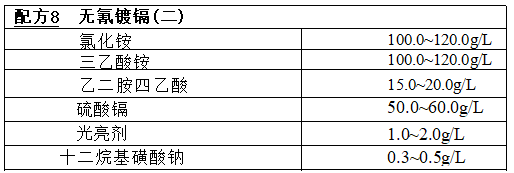

工艺条件：pH 值6~7,温度10~35℃,阴极电流密度0.5~1.5A/dm²。 使用与配方7相同。

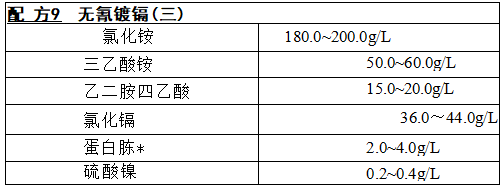

工艺条件：pH 值5~6,温度10~30℃,阴极电流密度0.5-1.0A/dm²。
*蛋白胨：能提高阴极的极化作用，增加镀件表面的润湿能力和镀层的光亮度。

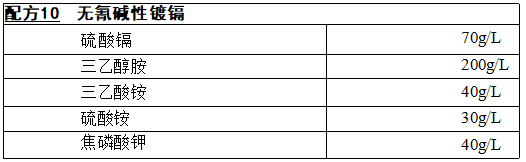

工艺条件：pH 值8~9,温度20~35℃,电流密度1.0~1.5A/dm²。
碱性镀镉，镀层光亮细致、脆性小，镀液对设备腐蚀小，但它的电流密度 较窄，阳极易钝化
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
