镀铬液是给金属表面 “穿” 铬层的关键材料，在工业里很常用。它能让金属表面形成一层光亮、坚硬的铬膜，既能防腐蚀、减少磨损，延长金属寿命，又能让外观更美观。像汽车零件、五金工具、卫浴配件等，都会用它处理。不同类型的镀铬液（如三价铬、六价铬）在环保性和性能上有差异，是提升金属件实用和美观度的重要工艺材料。我们不妨来看看它们的配方知识吧！

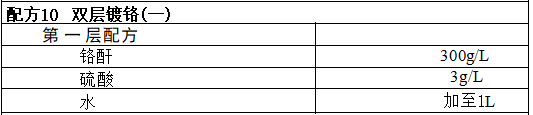

工艺条件：温度49℃,时间>6min,电流密度15A/dm²,厚度>0.38μm

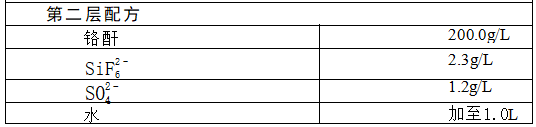

工 艺 条 件：温 度 4 9 ℃ , 时 间 > 6min, 电流密度13 . 5A/dm²,厚 度 > 0.38μm。

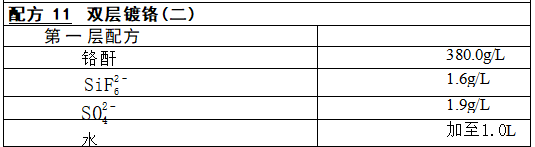

工艺条件：温度49℃,电流密度23A/dm², 厚度>0.25μm。
工艺条件：温度49℃,电流密度15.5A/dm², 厚度>0.25μm。
双层镀铬(微裂纹铬)第一层铬要能良好覆盖，第二层要求有微裂纹。 由于第二层铬是铬上镀铬，所以第二层镀铬液均为含有氟化物型离子的镀液。双层镀铬有几个缺点：设备投资高，电镀时间长(12～20min), 管理费 用高。因此，各国竞相研究开发单层微裂纹镀铬工艺。

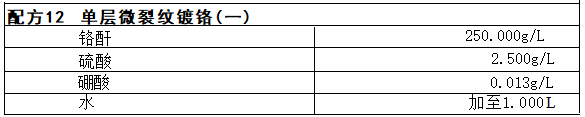

工艺条件：温度43～45℃,电流密度25A/dm², 时 间 5min。裂纹数 560～720条/cm。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
