酸性镀锡是给金属表面镀上一层锡的常用工艺，在日常工业里很常见。它能让金属不容易生锈、被腐蚀，还能让表面导电更好，接触电阻变小。很多日常用品，像罐头盒、电子元件的引脚，还有电线的接头，都会用它来处理。那么，关于它们的配方知识你了解多少？

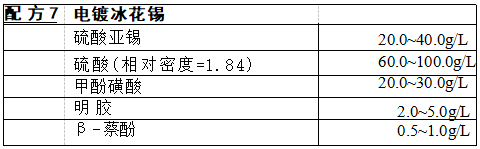

工艺条件：温度室温，阴极电流密度0.5~1.5A/dm²,并要求锡阳极纯 度不低于99.9%。
工艺过程：镀前处理(除油、10%H₂SO₄ 活化) →第一次电镀锡(电流密 度1.0~1.5A/dm², 厚度3μm)→ 热熔及冷却处理(于烘箱中280～300℃, 5~10min; 然后出箱采用快速喷水冷却或风冷) →腐蚀活化(10%H₂SO₄, 1~3min)→ 流动水充分清洗干净→第二次镀冰花锡(在原镀液中进行，电 流密度0.5~1.0A/dm²,10min)→ 喷涂氨基着色烘漆，于(110±10)℃烘箱 中烘烤1.0～1.5h。
镀冰花锡工艺具有良好防护性和高雅的装饰性，应用于家用电器、五金等轻工产品。

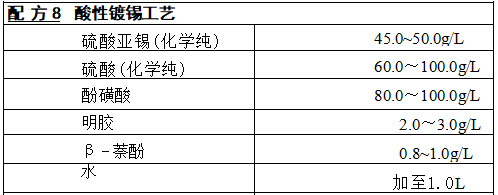

工艺条件：温度15～30℃,阴极电流密度0.5~2.0A/dm²。
在镀槽中加入1/4体积去离子水，加入硫酸，趁热加入硫酸亚锡，在不 断搅拌下加热溶解，β-萘酚用5～10倍乙醇溶解，明胶要用适量热水浸泡 溶解，将两者混合后，在搅拌下加入镀槽中，混匀。
酸性镀锡具有电流效率高、沉积速度快、常温下工作、节能等优点。其 缺点是分散能力较差，镀层结晶较粗大。
工艺条件：温度为室温，电流密度0.3~0.5A/dm², 时间3～5min。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
