电镀黑镍能在基材表面形成均匀黑色镍层，不仅凭借镍的特性隔绝腐蚀因子，为零件提供基础防腐蚀保护，还能赋予产品沉稳的黑色外观，满足仪器仪表、五金配件等对外观色调与耐用性双重需求，在功能与美学层面同时赋能。我们不妨来看看它的配方知识吧！

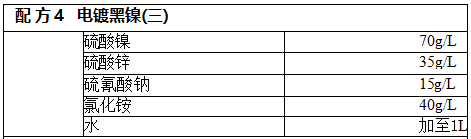

工艺条件：pH 值6,温度25~35℃,电流密度0. 1A/dm², 阳极为镍板。 使用参考配方1。

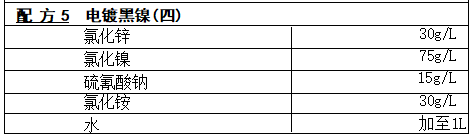

工艺条件：pH 值5,温度20~25℃,电流密度0. 15A/dm², 阳极为镍板。
使用参考配方1。

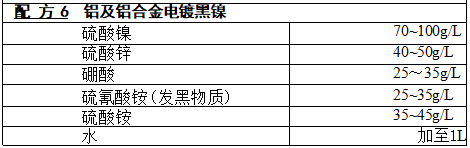

工艺条件：pH 值4.5~5.5,电流密度0. 1~0.4A/dm²,温度30~36℃, 阳极极板长度应大于零件长度。
工艺流程：机械抛光 →化学清洗 →热水清洗 →冷水清洗 →化学除油 (50~60g/L Na3PO4,30~40g/LNa₂CO₃,加热至60~70℃,除油2~3min)→ 冷水清洗 → 浸酸(500mL HNO3,100mL HF,室温浸酸5~15s)→ 冷水清 洗 → 浸锌(70~90g/L Zn0,400～500g/L NaOH,30～50g/L KNaC₂H₄O6，2~5g/LFeCl₃, 常温下浸锌1~2min 至零件表面呈灰白色，且光亮均匀)→冷水清洗→镀黑镍→镀后处理[浸油(20°机油),110～120℃,时间3~5min] 。 铝及铝合金电镀黑镍可提高材料的耐蚀性和装饰性，广泛用于光学仅器和医疗器械
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
