给金属做 “保养”，镀锌绝对是实用招！不管是日常五金件，还是工业里的零件，镀上一层锌，就像穿了层 “防护衣”。能挡住潮气、雨水这些让金属生锈的 “敌人”，让金属用得更久。今天我们不妨来了解镁合金表面镀锌工艺和刷镀锌溶液的配方知识。

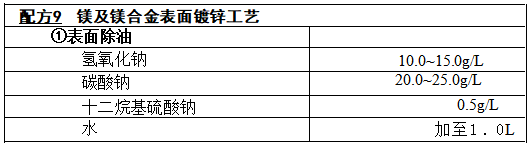

工艺条件：温度75℃,时间2min。
工艺条件：温度为室温，时间30~60s。

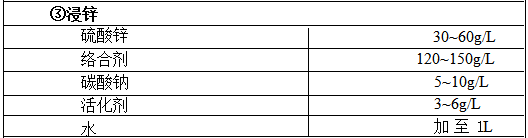

工艺条件：pH 值10 .2~10 .4,温度70~80℃,时间5~10min。

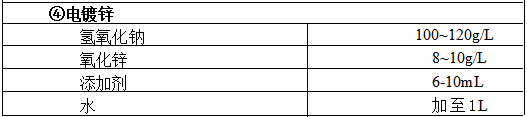

工艺条件：温度10～55℃,电流密度1~8A/dm², 时间30min。
工艺流程：试样 → 打磨 → 去氢 → 除油 → 水洗 → 酸洗 → 水洗 → 活化 → 水洗 → 浸锌 → 水洗 → 电镀锌 → 水洗 →钝化 → 水洗 → 干燥。
采用本工艺可获得均匀致密的镀锌层，提高材料的耐腐蚀性能。
工艺条件：pH 值7.5~8.5,工作电压6～16V, 阴阳极相对运动速度4~10m/min, 耗电系数0 .02A·h/(dm²·μm), 镀层硬度70HV。
将氢氧化锌置于容器中，加蒸馏水至配制体积的1/5。在通风柜内边 搅拌边加入乙二胺，待搅拌均匀后，再慢慢地沿容器壁滴加甲酸溶液，当 甲酸加入2/3时加热，并在搅拌下加甲酸至氢氧化锌白色固体完全溶解， 继续加温30min, 待溶液呈黄色透明时，冷却至室温，加入三乙醇胺，搅拌 均匀后加入添加剂，完全溶解后，加水稀释至要求体积。
刷镀锌主要用于抗腐蚀和修补原有的缺损镀层。
* 添 加 剂：由胺类与环氧氯丙烷的缩合物组成。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
