镀银镀液是镀银工艺核心，能提供稳定银离子，助力银层均匀沉积，还可增强镀层与基材结合力，赋予镀层良好导电性、反光性与防腐蚀性，直接决定镀银产品质量与功能。下面我们不妨来看看它的配方知识吧！

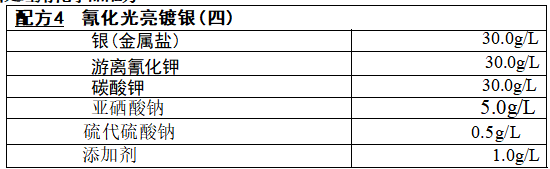

本配方使用硒化物作光亮剂，能提高电镀的电流密度和银的沉积速度。

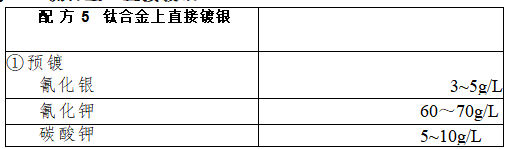

工艺条件：温度18~30℃,阴极电流密度0.3~0.5A/dm², 时间60~120s。

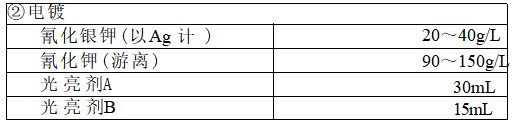

工艺条件：温度20~40℃,电流密度0 . 5～4 . 0A/dm², 阴极移动 20次/min。
工艺流程：砂纸打磨 → 水洗 → 电化学除油 → 水洗 →浸蚀 → 活化 → 预 镀 → 电镀 → 水洗 → 晾干或吹干。
本工艺得到的镀层为纯银层，不经镍铜打底，镀层结合力良好，多次弯 曲不起皮。能满足高性能电池用钛合金板上镀银的要求。

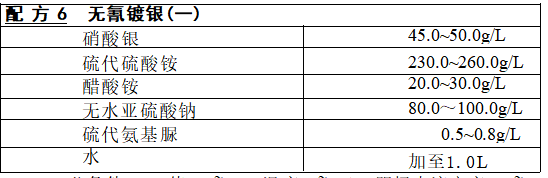

工艺条件：pH 值5.0~6.0,温度15~35℃,阴极电流密度0.1~0.3A/dm², 阴极和阳极面积比1:2~1:3。
将硫代硫酸铵溶于1/3的水中，硝酸银溶于1/4的水中，然后在搅拌下 缓缓地加到前面溶液中，静置过夜，过滤后再加入其余组分和余量的水 即成。
本镀银配方，均镀能力好，电流效率高，镀层较细致，可焊性好。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
