在金属热处理领域，渗碳工艺是增强材料表面硬度与耐磨性的关键环节，而热处理渗碳剂正是这一工艺的核心媒介。它不仅决定了渗碳过程的效率与质量，更直接影响着金属构件的使用寿命与安全性能。一起来看看它们的配方知识吧！

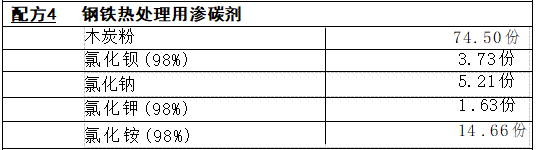

用于钢铁热处理，可以全部或部分代替氰化钠和黄血盐钾(或黄血盐 钠)。如用于自行车、缝纫机的主要零部件的热处理等。

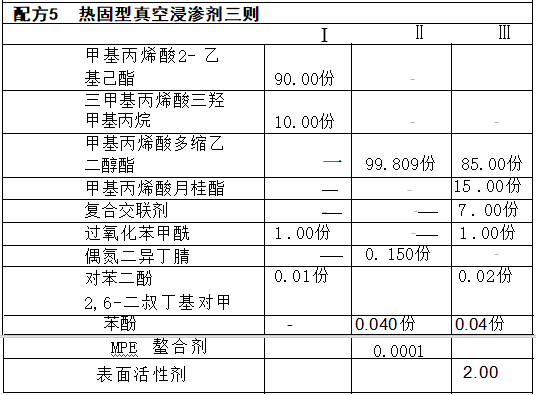

真空浸渗工艺流程：
①将经除油和干燥的零件放在篮子中，再放入浸渍罐；
②浸渍罐抽真空；
③将浸渗剂从贮罐输人浸渍罐内并淹没零件，保持真空；
④逐渐解除真空至常压，再用压缩空气加至一定压力，迫使浸渗剂渗入 零件孔隙；
⑤卸压，浸渗剂放回贮罐，离心甩去零件表面过多的浸渗剂；
⑥转移零件至清洗水槽中，从水槽底部通入空气泡并上下(左右)转动 零件；
⑦清洗干净的零件转移入固化罐中，在(90±2)℃水中固化15min( 或 20min)。
热固型真空浸渗剂主要用于修复机械工业生产的铸件、压铸件、焊件、 烧结件等的微孔、砂眼和微小裂缝以及某些缺陷，以提高机械产品的质量和 成品率。

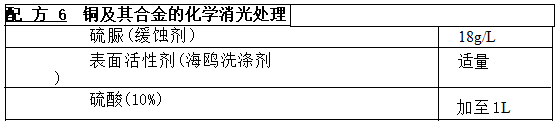

工艺条件：处理温度为50℃,处理时间为5~10min。
本溶液可使铜及其合金零部件表面失去光泽，达到消光目的。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
