铜材在空气中易氧化变色，影响外观与性能。经过铜防变色处理液可以在铜表面形成致密保护膜，阻止氧气、水汽等侵蚀，延缓氧化变色进程，同时提升铜件光泽度与耐腐蚀性，让铜制品长久保持亮丽质感，适用于铜首饰、工艺品、电子元件等多种场景，为铜材提供长效防护。那么，关于铜防变色处理液配方知识，你了解多少?

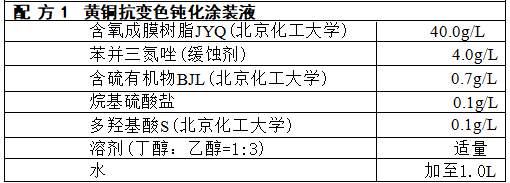

工艺条件：处理温度为70℃,处理时间为5min。
处理工艺流程：脱脂→冷水洗→腐蚀(硫酸)→冷水洗→ 出光→冷水 洗 →钝化涂装 → 自然干燥。
黄铜经钝化涂装后，耐醋酸盐雾腐蚀可达846h以上。由北京化工大学 开发。

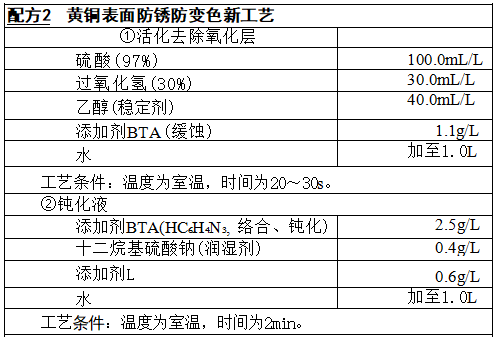

采用新的活化钝化复合处理工艺，可使黄铜表面获得能保持金属原有 光泽和颜色的钝化膜，使工件的锈蚀率由95%下降为5%左右。由广东工 业大学开发的本工艺应用于黄铜装饰行业。
采用新的活化钝化复合处理工艺，可使黄铜表面获得能保持金属原有 光泽和颜色的钝化膜，使工件的锈蚀率由95%下降为5%左右。由广东工 业大学开发的本工艺应用于黄铜装饰行业。

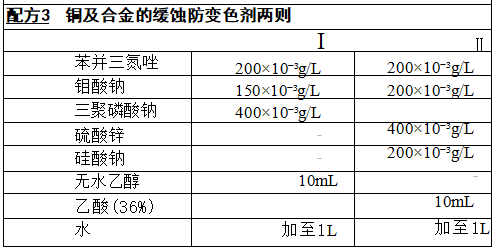

整个工艺流程：化学除油 →化学抛光 →脱膜 → 中和 →化学钝化 →人 工汗渍试验及湿热试验。

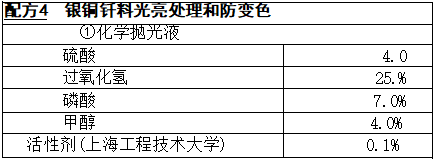

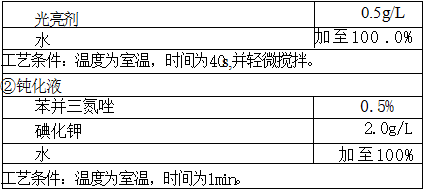

银铜钎料是一种用于眼镜架、首饰及工艺品的焊接材料，为使其在生 产、存放、运输和使用时保持光亮不变色，并具有良好的焊接性能，采用化学 抛光进行光亮处理，化学钝化进行防变色处理。经处理后钎料的耐湿热能 力和耐汗渍能力都有显著提高。由上海工程技术大学开发。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
