铝和铝合金阳极氧化，不仅极大增强了铝的防护性能，还拓展出多元的功能与外观可能，成为现代工业不可或缺的材料 “魔法师”，一起来看看它们的配方知识吧！
工艺条件：温度15～25℃,氧化时间(压缩空气搅拌)50min,电流密度3A/dm²。

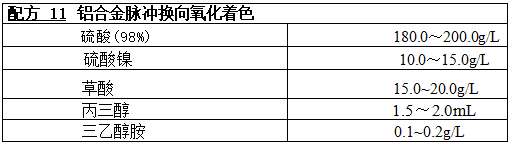

在上述酸性溶液中，对LF₅ 铝材试件施以正向电压时，铝表面逐渐形成 氧化膜；而脉冲换向时，在反向电流作用下氧化膜生成停止，溶解开始；此时 酸性溶液中金属离子会还原夹在氧化膜孔隙中，起到着色作用。采用这种 工艺所获得的氧化膜性能、成膜速度、着色效果均明显优于脉冲非换向氧化 着色工艺。膜层具有致密、硬度高、着色均匀等特点。

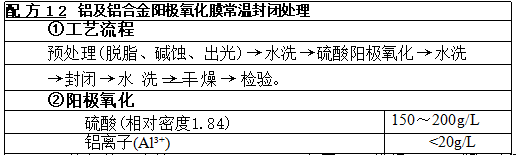

工艺条件：电流1.3～1.6A/dm², 电压18V,槽温17～21℃,时间20~ 30min(7~12μm)。
工艺条件：pH 值6.0,温度30℃,时间10min。
用本封闭剂处理的铝型材耐蚀、耐污性好，表面较光亮，没有粉霜，具有 质优、节能、快速的特点。
工艺条件：温度15~30℃,时间1~3min,电压8~10V,对极材料为不锈钢。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
