铜及铜合金本身具有金属光泽，但颜色较为单一（如纯铜呈紫红色，黄铜呈金黄色）。通过着色剂处理后，可获得丰富多样的色彩，如仿古铜色、黑色、蓝色、绿色、棕色等，能满足不同场景的装饰需求。一起来看看它们的配方知识吧！
浸渍或喷涂后任其自然干燥。
工艺条件：浸渍时间3~8min。

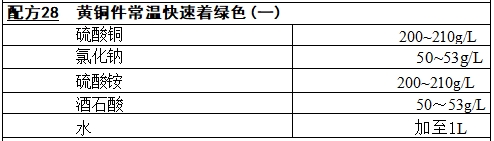

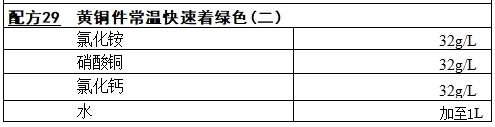

配方26～配方29整个常温着色工艺为：黄铜件 → 表面除油 → 清洗 2次 → 晾干 → 酸洗 → 清洗2次 → 上挂具 → 着色处理 → 清洗2次 → 离心机 脱水 → 干燥 → 油封或上蜡或罩漆 → 色膜检验 → 成品封装。
另外在上述基本配方中还可引入络合剂、表面活性剂、辅助成膜剂，以 改善膜层致密性、耐磨性，提高色膜光泽，使着色层具有更好性能。
本液pH值为4.0~4.5,室温下使用，处理时间为10~30s。
本工艺采用先染底色后腐蚀的两次成膜工艺，成膜速度快，0.5～1.0h 就可生成铜绿，膜层均匀，附着力好，外观蓝绿中透黑，突显古朴庄重，而且 工艺操作简单。
工艺流程：铜制品 →BH—7 碱性除油 → 水洗 → 活化 (3 % 硫酸) → 水洗 → 浸A剂染底色 → 浸B 剂发铜绿 → 干燥(0.5~1.0h)→ 修整 → 喷涂消光透明保护漆 → 干燥 → 检验 → 成品。由广州市二轻研究所研制。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
