铜及铜合金本身具有金属光泽，但颜色较为单一（如纯铜呈紫红色，黄铜呈金黄色）。通过着色剂处理后，可获得丰富多样的色彩，如仿古铜色、黑色、蓝色、绿色、棕色等，能满足不同场景的装饰需求。一起来看看它们的配方知识吧！

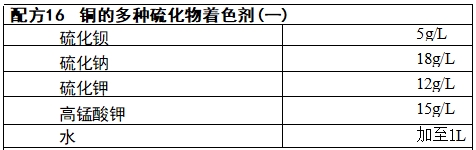

配方中的硫化物总量为35g/L, 使用时稀释10倍。

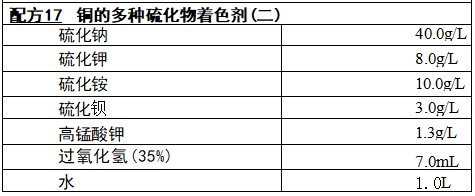

溶液使用时稀释10倍。
一般来说，铜的多种硫化物着色剂由两种以上硫化物和一种以上氧化 剂组合，硫化物占75%~88%,氧化物占2.5%～11%(质量比)。如果只用
一种硫化物，着色则很快变成黑褐色。而多种硫化物与氧化物按一定比例 组合，通过硫化物和氧化剂综合的化学作用，使铜表面从褐色到黑色的过程
中，缓缓出现褐色→红褐色→赤紫色→青银色→银色→ 白金色→黄金 色→赤金色→桃红色→绿色→绿桃色→藤紫色→藤青色→ 鼠色→铁灰 色→青黑色等16种颜色，当达到所需颜色时，从溶液中提出、清洗、干燥、上 清漆。上述两种配方都可以获得16种颜色。
配方使用时要注意：铜表面一定要平整光滑，最好经光亮镀或抛光，如 有毛刺和麻坑则会由于发色速度不同造成不均匀；铜件人槽前要经盐酸活 化；在使用时才加氧化剂，特别是过氧化氢；工件运动或溶液运动能加快着色速度。
铜材或铜镀层在盐酸中活化后，在醋酸铅溶液中浸1-3min, 浸纯水 0.5~1min, 再浸在硫代硫酸钠溶液中，温度为60℃,在数十分钟内徐徐出 现淡红、红色、红紫色、亮蓝色、蓝白色等颜色。
本着色剂较稳定，但需加热，色种少，发色时间较长。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
