铜及铜合金本身具有金属光泽，但颜色较为单一（如纯铜呈紫红色，黄铜呈金黄色）。通过着色剂处理后，可获得丰富多样的色彩，如仿古铜色、黑色、蓝色、绿色、棕色等，能满足不同场景的装饰需求。一起来看看它们的配方知识吧！

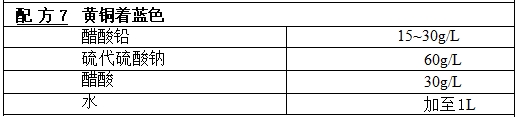

工艺条件：温度为82℃,浸渍。
本溶液可使黄铜着蓝色外，在光亮镍表面及磨光的碳钢表面也能着成 蓝色，但 生成的蓝色在大气中容易变色，故需涂清漆保护。

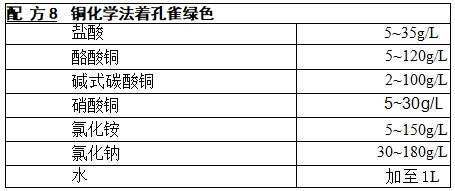

铜经常规清洗以后，用本配方溶液着色。配方中的醋酸铜起色调调整 作用；碱式碳酸铜起青绿色作用；硝酸铜起保持良好的结合力作用；氯化铵 能提高结合力。
本配方溶液采用喷涂、麻布擦拭或浸渍均可。喷涂或擦拭时每平方米 需200~300mL。涂布后让其自然干燥、水洗，干燥后再重复涂布一次，则能 获得结合力优良的孔雀绿，最后涂透明清漆以增加美感。

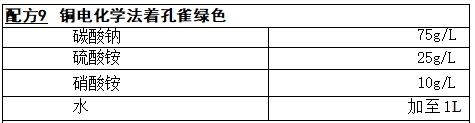

经常规清洗后的铜在本配方溶液中阳极电解。配方中的碳酸钠提供 碳酸根，硫酸铵改善分散能力和结合力，硝酸铵防止产生铜盐沉淀。
配方的工艺要求是：pH=6~9; 温度为室温；阳极电流密度为10A/dm²; 时间为2min。此法成分简单、速度快，适合于大批量生产。生成的孔雀绿 外观同天然铜绿一样，能在大气中暴露一年，显示了良好的耐蚀性能。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
