铜和铜合金化学钝化液，不仅能够有效隔绝铜与腐蚀介质（如氧气、水分、氯离子）的直接接触，显著延缓电化学腐蚀进程，还可通过降低表面摩擦系数、增强耐磨性或提升表面硬度，赋予铜件更优异的综合性能。

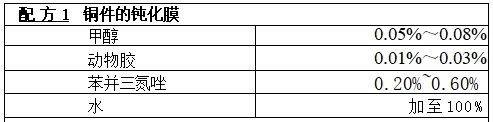

本液能使铜件获得质量较高的钝化膜。 钝化温度为40～80℃,时间为0.33～1h。
钝化工艺流程：化学除油 → 水洗 → 预酸洗 → 水洗 → 混酸浸蚀 → 水 洗 → 钝 化I→ 钝化Ⅱ→水洗→干燥。

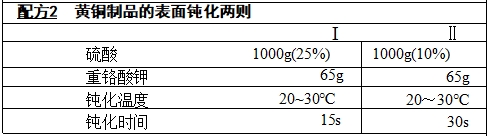

黄铜制品在酸蚀后经I 钝化液钝化15s,Ⅱ 钝化液钝化30s, 能使其表
面形成丰富外观色泽、结构致密的钝化膜，且色泽均匀、无红斑。具有良好 的抗腐蚀和抗色变能力。被广泛地应用于仪器、仪表、医疗设备、轻工制品、 小五金、电子、电器等领域。

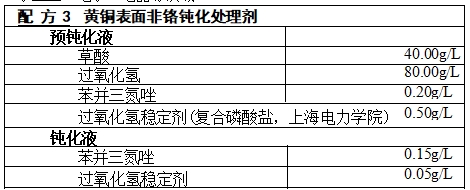

采用添加过氧化氢稳定剂的过氧化氢一苯并三氮唑钝化处理工艺，可 在黄铜表面产生良好的钝化保护膜；处理后黄铜的出光性和耐蚀性均有明 显提高。
整个工艺流程为：除油→酸洗→冲洗→预蚀→预钝化→钝化。
将黄铜片置于除油液中进行除油，冲洗后置于10%稀硫酸中浸泡，然 后用流动冷水洗涤，接着用强腐蚀液进行表面处理，再用流动冷水清洗，然 后置于10%稀硫酸中浸泡、流动冷水清洗，经预钝化处理液处理后再投人 钝化液中处理，温度50℃,时间1~3min, 然后吹干即可。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
