防锈保护膜是一种通过物理或化学方式在金属表面形成的防护层，其核心作用是隔绝金属与腐蚀性环境的接触，从而延缓或阻止腐蚀过程。下面我们不妨来了解一些它们的专业配方知识。
将乙基纤维素在(105±5)℃的烘箱中烘2~3h,以去除水分；将范助 油、羊毛脂、二苯胺一起加到锭子油中，加热至140～150℃,搅拌混溶后 人石蜡、硫柳汞，升温到160-170℃后加入乙基纤维素，并迅速搅拌，使 完全溶解；将苯并三氮唑溶于邻苯二甲酸二丁酯中，然后加到已溶解完全的 塑料溶液中，搅拌均匀，最后升温到175℃(不得超过180℃),继续搅拌 10min, 在160 - 170℃下静置2~3h, 至无气泡时即可使用。

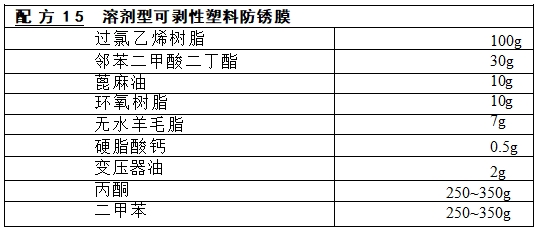

将邻苯二甲酸二丁酯、硬脂酸钙、蓖麻油和变压器油混合于容器中，在 100℃下加热溶解；用部分二甲苯将羊毛脂和环氧树脂溶解，然后加人过氧 乙烯树脂和其余的溶剂；将上述两组分混合，并于55℃的水浴中加热搅拌 直至完全溶解，最后在室温下冷却静置，等气泡消失后使用。
可剥性塑料是以塑料为基体的一种防锈包装材料，涂覆于金属制品表 面成膜后被一层析出的油膜与金属隔开，故启封时能用手轻易剥除。热熔 型的在室温时为坚韧性的固体，应用时要加热到140～180℃熔融后浸涂。 启封剥下的膜层材料还可以回收使用。这种可剥性材料一般按配方配制 好，待冷却成固体后切成小块备用。溶剂型膜层厚度为0.3～0.5mm,在室 温下涂覆较为便利。乙烯树脂的价格也较纤维素低，故应用比热熔型的可剥性塑料更广泛。

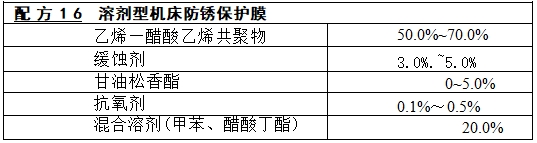

本配方适用于机床表面的喷涂操作,能形成光亮透明的防锈保护膜,使产品保持原来的光泽度,提高了产品的外观质量。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
