本品用于镀锌板的彩涂无铬预处理液，可以提供三维网状的致密有机硅烷阻隔镀层，不仅提高了钝化层的耐蚀性、耐洗刷性和耐磨性，还不会影响表面预处理后有机涂料的涂覆处理，下面不妨来看看它的配方知识。
特 性 本品能在形成无机金属化合物沉淀膜的基础上再形成 一层三维网状的致密有机硅烷阻隔层。同时由于有机硅烷的加入， 不仅能增加钝化膜与镀锌层的结合力，且能提高钝化层的耐蚀性、 耐洗刷性和耐磨性，并不会影响表面预处理后有机涂料的涂覆处 理，完全能够满足彩涂工艺的需求。本品预处理工艺稳定可行，可 利用现有的钝化设备、钝化工艺。本品不含任何价态的铬，是一种环保型钝化液，对环境无任何污染，对人体无害。
● 用途与用法 本品主要应用于无铬预处理液。

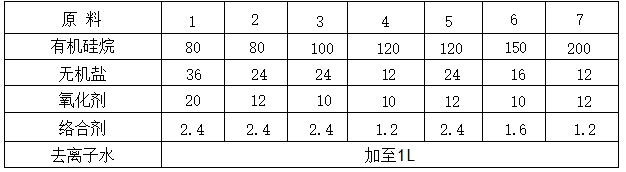

● 配 方(g)
● 制作方法 将有机硅烷滴加到pH 值为3.0～4.0 的去离子水中，在20～30℃条件下搅拌4h; 将无机盐、氧化剂和络合剂用去离子水溶解；将上述两种水溶液混合搅拌1～2h 即获得稳定的无铬预处理液。
● 注意事项 本品各组分质量 (g) 配比范围为：有机硅烷80~ 200,无机盐1.2～4,氧化剂1～2,络合剂0.12～0.24,去离子 水加至1L。
该无铬预处理液的pH 值为3～4,通过无机酸进行调节。
所述的有机硅烷为γ缩水甘油醚氧丙基三甲氧基硅烷和γ-甲 基丙烯酰氧基丙基三甲氧基硅烷，按γ缩水甘油醚氧丙基三甲氧 基硅烷和γ-甲基丙烯酰氧基丙基三甲氧基硅烷有效含量的质量比 (1～4):1配制而成。
所述的无机盐为硝酸铈和钼酸钠，按硝酸铈和钼酸钠有效含量 的质量比为(1～4):1配制而成。
所述的氧化剂为双氧水。
所述的络合剂为硼酸。
所述的无机酸为硝酸或硫酸。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
