镍镉电池负极用电镀液

本品镍镉电池负极用电镀液，不仅能让阴极极化增大、镀层细致光亮，还可以解决现有技术中电镀液制造的负极放热严重的问题。同时，它在放电性能力发挥了高效率，从而提高了工作效率。

特性  所述的镍镉电池用电解液中含有的多种添加剂能使阴极极化增大、镀层细致光亮，同时可以使电极锡镀层较紧密、结合力好而又不失去活性，有效解决了现有技术中电镀液制造的负极放热严重的问题；本品采用上述电镀液制造镍锡电池负极，可以使电池负极在较高温度下电镀，该方法工艺简单，适合工业化镍镉电池的生产，所制得的电池在保持了原有电沉积锡负极电池高容量、高倍率放电的基础上，提高了放电性能力，同时具有良好的快充能力和高的电流效率。

● 用途与用法  本品主要应用于镍镉电池负极用电镀。

本品镍镉电池负极的制作方法，包括以金属镉为阳极，导电金属网为阴极，导电盐为硫酸镍，在阴极基体上电镀沉积海绵镉金属而制得，其中：电镀时所采用的电镀液由主盐硫酸镉和多种添加剂构成，所述的添加剂是光亮剂、润湿剂、乳化剂中的两种或三种组成 。

所述的镍镉电池负极的制作方法，电镀时的温度是10～55℃。

所述的镍镉电池负极的制作方法，电镀时的电流密度是0.1~1A/cm²。

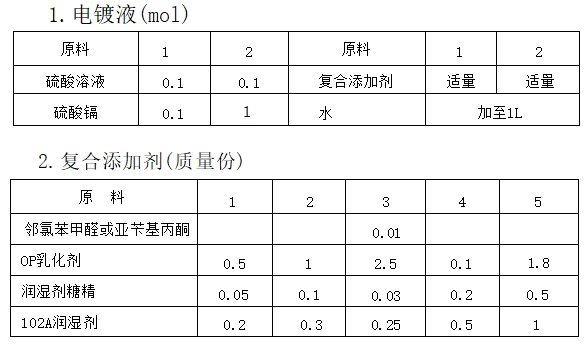

● 配方

● 制作方法  将各组分溶于水混合均匀即可。

● 注意事项  本品各组分物质的量 (mol) 配比范围为：硫酸溶液0.1，硫酸镉0.09～1，添加剂适量，永加至1L。

所述添加剂是由在酸性条件下稳定的光亮剂、润湿剂、乳化剂中的两种或三种组成。

所述光亮剂是邻氯苯甲醛或亚苄基丙酮，所述的乳化剂是OP化乳剂，所述的润湿剂是糖精、102A润湿剂。

所述的添加剂是OP乳化剂和糖精或102A 润湿剂中的两种或三种 。

所述的添加剂各组分质量份配比范围为：OP 乳化剂0～3.0，糖精0.01～0.5，102A 润湿剂0.01～1，优选 OP乳化剂0. 1~ 2.0，糖精0.01～0.2，102A 润湿剂0.05～0.5。

       本文转载自《电镀液——配方与生产》编著    李东光
