磷化液的关键功能在于其能在金属表面生成致密磷化膜，从而显著增强材料的抗腐蚀性能及后续涂层的结合强度。今日让我们共同探讨其优选配方技术要点。

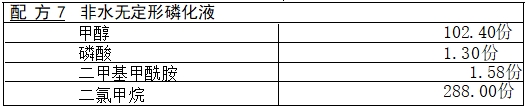

在强烈搅拌下，将前3种组分加入二氯甲烷中，混合物回流煮沸1h,然 后冷却。溶液中含水量为0.1%(主要来自磷酸)。
磷化处理时，钢板用40℃的二氯甲烷脱脂15s, 干燥后浸入本液中，磷 化温度为40℃,磷化时间为1~3min,钢铁表面即生成一层由氧化铁和磷酸铁组成的无定形磷化膜。

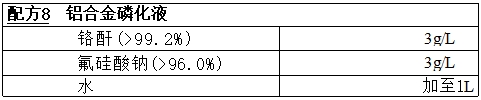

本配方形成的磷化膜用于保护不涂漆制品和半成品。浸液处理温度为 20~25℃,处理时间为10min。

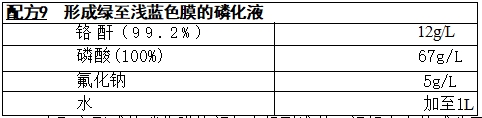

本配方形成的磷化膜的颜色由绿到浅蓝，视铝合金的成分而定。
本磷化膜用作漆膜的底层，可大大提高漆膜的粘附性和抗蚀性。
本液pH 值为1.3～1.9,磷化温度为90～98℃,处理时间为10~30min。
镁合金经磷化处理所形成的磷化膜较薄，有一定的抗蚀性，可作涂料底 层或一般装饰层。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
