锌锰系磷化液是一种广泛应用于金属表面处理的化学药剂，主要通过在金属表面形成一层致密的磷化膜，起到防护、增强涂层附着力、改善加工性能等作用。下面我们来看看它们的配方知识。
先用50%配方量的水与硝酸混合均匀后，在搅拌下依次加入氧化锌和 氧化锰，加毕搅拌20min,加人磷酸，继续搅拌20min 后，依次加酒石酸钾钠 和余下的50%水，并升温至40~50℃。然后在搅拌下慢慢加入促进剂A、 促进剂B, 加毕继续搅拌30min, 便可得到淡绿色透明锌锰系彩膜磷化液。
钢铁表面涂漆前，必须进行磷化处理，以提高涂膜的耐蚀性和附着力。
本磷化处理可在低温进行，控制在35～45℃,3～5min 范围内。本品不 仅具有污染小、成本低和使用方便等特点，而且还具有磷化性能好、耐蚀性 高和附着力强等优点，可广泛用于汽车、自行车、电冰箱、洗衣机、金属构件、 五金电器等金属制品表面的涂装前的预处理，是传统磷化液的理想换代 产品。
*促进剂A: 由乙二胺四乙酸、含氮有机物、硫酸亚铁、硝酸铜和水 配成。
**促进剂B: 由草酸钠、十二烷基磺酸钠、浸透剂T 和水配成。
本磷化液及促进剂A、促进剂B 均由武汉交通科技大学运力与环境工 程学院研制。

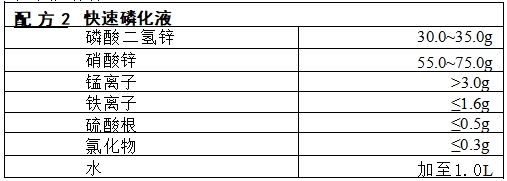

本剂总酸度45～60点，游离酸度2.5~6点，使用温度97～99℃。
磷化过程中，生成磷酸盐膜时， 一直有氢气泡产生，所以当气泡停止产生时，则可认为已完成了磷化处理。
本配方适用于钢或其镀锌表面磷化。加入锰离子可改善磷酸锌的涂层。酸溶液温度以40~70℃为好,接触时间为30~180s。此磷化表面适用于电泳涂层(特别是阳离子)，应用于汽车车身。磷酸锌膜若含1%~20%的锰则更佳。例如冷轧钢板经脱脂、漂洗、干燥后，用磷化液喷淋，所形成的膜重为1.5~1.8g/m'，并分布平整和有良好的防腐作用。但同样的溶液不加锰,则磷化层不平整，在连续腐蚀的试验中,划痕表面会出现较大的锈斑。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
