磷化液，成膜致密，耐蚀性强，常常被用作于，金属外壳的漆前磷化处理，提供良好的处理工艺，今天，我们来一起来分享关于在不同温度状态下的磷化液，分别在低温、常温、高温下，不同系列的磷化液，好比如锌系列、低碳等。

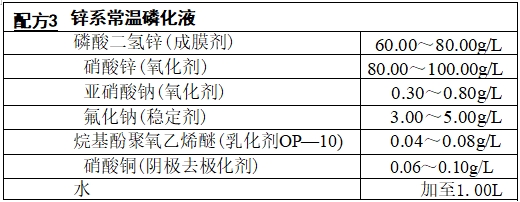

本磷化液总酸度为60～80点，游离酸度为2.5～4.5点，pH值为2.6~2.8,使用温度10～35℃,时间为10～15min。
本剂磷化时不用加温设备，可在室温下操作，操作简便，稳定性好，成膜致密，耐蚀性强，广泛用于各种配电装置、仪表外壳的漆前磷化处理。

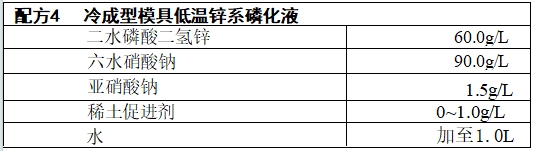

本液的游离酸度4~6点，总酸度70~75点，使用温度(40±2)℃,处理时间为30～40min。低温磷化是当前最具实用前景的磷化技术。该工艺配方适用于淬火态 Cr12模具钢(HRC60 左右)。经处理后可在其表面形成一层均匀致密厚约10μm的磷化膜，可大幅度地提高模具钢的耐磨性。经测试，摩擦系数约降 0.1,与未处理试样相比磨损量下降96%,附着力1级。

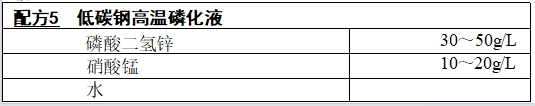

本液的总酸度为35~45点，游离酸度为3.5~5点,处理温度>92℃处理时间为15~35min。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
