无机氧化物粉体的镀镍液

本品无机氧化物粉体的镀镍液，对镀镍液没有毒化作用，只需要补加主盐和还原剂，镀镍液使用周期长，在没有主盐和还原剂的前提下，使用周期长可以延长至7周以上，且镀层质量优质，下面专家来科普本品电镀液的配方知识。
       特性  本品的镀镍液不需要再生处理，副产物只有H₂O和N₂(能够逸出镀镍液)，因此对镀镍液没有毒化作用，只需要补加主盐和还原剂，镀镍液可重复利用7~8次。经测试，该镀镍液方法制备的镀镍液稳定性好，在90℃恒温2h镀镍液仍呈蓝色透明溶液，在不补加主盐和还原剂的条件下，镀镍液可重复使用7次以上，没有出现自分解现象。本品使用温度宽，可在50~85℃下施镀。该方法在改善镀镍液稳定性的同时降低了生产成本。

用途与用法  本品的镀镍方法适用于氧化锆、二氧化钛、三氧化二铝、三氧化二钇等无机氧化物粉体的镀镍。

本品无机氧化物粉体镀镍方法如下：

(1)向无机氧化物粉体中加入无机氧化物粉体与丙酮质量比为1：20的丙酮，然后超声分散除油5~10min,再在60~80℃条件下烘千1~5h;

(2)将步骤(1)处理后的无机氧化物粉体在HC1与HF质量比为13：3的溶液中粗化处理1~2min,再用去离子水清洗3~4次，而后在60~80℃条件下烘干1~5h;

(3)将步骤(2)处理后的无机氧化物粉体放入胶体溶液中进行敏化、活化处理；

(4)将步骤(3)处理后无机氧化物粉体放入镀镍液中，使无机氧化物粉体在镀镍液中浓度为10~30g/L、在温度为50~85℃的条件下施镀10~20min。

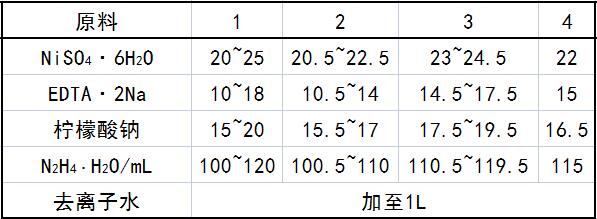

配方(g)

制作方法   将柠檬酸钠、NiSO₄·6H₂O、EDTA·2Na和N₂H₄·H₂O溶解于去离子水中，用浓度为20~30g/L的NaOH溶液调节溶液的pH值为12.5~12.8，得到镀镍液。

注意事项   本品各组分质量(g)配比范围为：NiSO₄·6H₂O 20~25,EDTA·2Na 10~18，柠檬酸钠15~20，N₂H₄·H₂O 100~120mL,去离子水加至1L。

  本文转载自《电镀液——配方与生产》编著    李东光
