欢迎来到易镀!
测评


首页  > 测评 >

金属基复合材料的镀镍液

2025-04-23 11:20:22        作者:    浏览:

本品金属基复合材料的镀镍液,优异的耐腐蚀,与基体结合良好,操作工艺简单,且安全无毒。下面专家来科普本品镀镍液的配方知识,我们不妨来了解一下!

特性
    对经过本品处理后的金属基复合材料和未经过本品处理后的金属基复合材料的电化学腐蚀行为进行了测试,经过本品处理后的金属基复合材料的表面电镀层可使金属基复合材料的点腐蚀电位提高300~900mV,并可使点蚀电位与腐蚀电位的差值增加300~600mV。腐蚀电流密度降低2~3个数量级。本品能在金属基复合材料表面形成具有优异腐蚀性能的表层,此表层经腐蚀试验后膜未从基体上脱落,表层与基体结合良好,本品的工艺简单快速,并且无毒环保。

用途与用法本品主要应用于镀镍。

本品金属基复合材料的镀镍方法步骤如下。

(1)将金属基复合材料在质量浓度为99.7%乙醇溶液中超声清洗1~5min,然后将金属基复合材料在室温~60℃的条件下,在浓度为0.08~0.8mol/L、pH值为0.5~1.5的磷酸溶液中保持30s~2min。

(2)将步骤(1)处理后的金属基复合材料放入本品金属基复合材料的镀镍液中,电流密度为700~3000A/m2,温度为25~100℃,用质量浓度为0,5~3,5mol/L的氨水调节溶液的pH值为1~3,5,然后施镀30~120min。

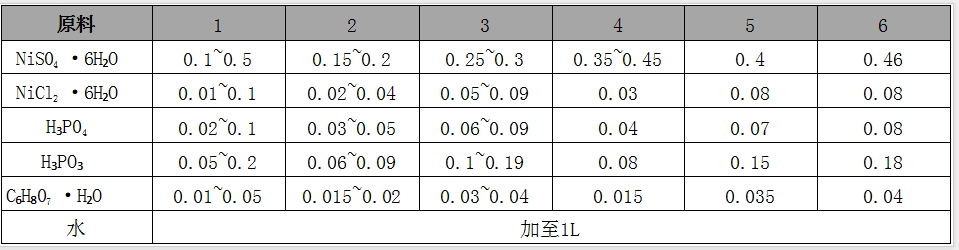

配方(mol)

金 属 表 面 抗 磨 镀 层 电 镀 液.png

制作方法
      将各组分与水混合,再用质量浓度为0.5~3.5mol/L的氨水调节溶液的pH值,即可。

注意事项
      本品各组分物质的量(mol)配比范围为:
      NiSO4 · 6H2O  0.1~0.5
      NiC2 · 6H2O  0.01~0.1
      H3PO4  0.02~0.1
     H3PO3  0.05~0.2
     C6H8O7 · H2O  0.01~0.05,水加至1L。

本品金属基复合材料由金属材料和增强体组成。金属基复合材料所用的金属材料为纯铝,变形铝合金,纯镁,铸造镁合金或变形镁合金,所用的增强体为硼酸铝晶须、碳化硅晶须或碳化硅颗粒。

文转载自《电镀液——配方与生产》编著    李东光

相关测评

排行榜

  • 移动端
    移动端
  • 官方公众号
    官方公众号

Copyright © 2021 深圳市恒享表面处理技术有限公司  All Rights Reserved  备案号:粤ICP备09192382号  技术支持:易百讯 - 深圳网站建设

电话:13600421922(程生)邮箱:office@haschemical.com
