在电镀过程中，有时候因不良品引起返工是一件常见的事情，所以退镀剂是一种不可缺少的添加剂，今天我给大家推荐一些关于钢铁基体的镍铁、铜退镀剂，我们不妨来看看它们的配方知识吧！

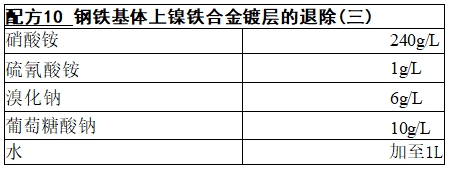

工艺条件：pH 值(用稀硝酸调整)5.5;温度20~30℃;电流密度10Adm²; 退除速度，不搅拌时2μm/min, 搅拌时2.5μm/min。
处理温度为室温，处理时间退完为止。
镍铁合金镀层的合格率可达95%~98%。对于镀层不亮、局部发花和 毛刺的镀件不必全退，可以稍作处理后重镀薄层低铁合金，再套铬。如已套 铬件用1:1的盐酸退铬后进行修复。零件要干燥入槽，否则易发生过腐蚀。
实际生产中根据不同的要求常采用单层或多层镍铁合金体系。采用多 层合金时，零件上先镀一层高铁合金(含铁25%~35%),再镀一层低铁合金(10%~15%)。

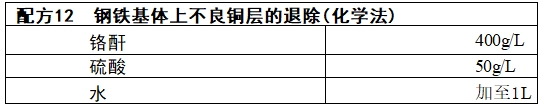

本配方适用于化学法退除钢铁基体上的不良铜层。
转载自《表面处理用化学品配方》 黄玉媛 陈立志 刘汉淦 杨兴明 编
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
