这款碱性电镀液2具有高主盐含量，便于镀液的维护与补充，且能形成性能优异的镀层。下面专家来科普 本品电镀液的专业配方知识。
● 特 性 本品成分简单，主盐含量高，镀液维护补充方便，镀 层性能优越，适合工业化生产
●用 途 与 用 法 本品主要应用于金属材料表面处理
经过除油浸蚀活化后的零部件在镀液中电镀锌-镍合金。在阴 极电流密度为2.5A/dm² 时得到镀速约为20μm/h, 电镀方式为吊 镀，电源为直流恒流源。电镀时应注意不能短路、断路，时间由所 要求的镀层厚度而定。电镀时最好保证阴极移动或连续过滤，并定 时分析镀液成分并补充主盐和氢氧化钠等。
制作方法；
(1)用1/2的蒸馆水将氢氧化钠充分溶解后再加入定量ZnO，搅拌溶解后备用；
(2)用1/3的蒸馏水将氯化镍充分溶解，再分别加入定量乙二 胺和三乙醇胺络合，静置2h 以上备用；
(3)将步骤(1)(2)的溶液混合在 一起，并加蒸馏水至所需 容积后充分搅拌，静置24h,使用前将镀液过滤即可使用。

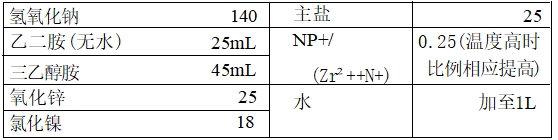

●注意事项 本品各组分质量(g) 配比范围为：氢氧化钠 50~180,乙二胺(无水)10~50mL, 三 乙 醇 胺 0 ~ 9 0mL, 氯 化锌24～26,氯化镍17～19,主盐10～50, Ni²+/(Zn²++Ni2+) 为0.1～0.25，水加至1L。
主盐镍的补充可通过浓缩液进行，锌的补充通过浓缩液或控制 锌阳极板浸入镀液的面积进行。
乙二胺浓度稳定在25mL/L 左右，化学药剂为工业纯级，镀 液配制用水应为工业纯水，配制镀液过程应进行搅拌，静置应不短 于 2h。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
