本品钨钴稀土合金电镀液，是由多元络合剂与稀土组成，既降低了镀层的温度，又提高了沉积速率，该工艺稳定，效率高。下面专家来科普本品电镀液的配方知识，我们不妨来看看吧！
● 特性
(1)由于本品采用多元络合剂与稀土组成的电镀液，降低了制 备合金镀层的温度，施镀过程不用加温，提高了镀层的沉积速率。
(2)本品配方中的各种化学试剂对环境危害小，工艺稳定，溶 液成分简单且维护调整方便，稳定性好，配制后可长期存放，无酸 雾放出，工作环境好，效率高。
● 用 途 与 用 法 本品主要应用于化学镀。

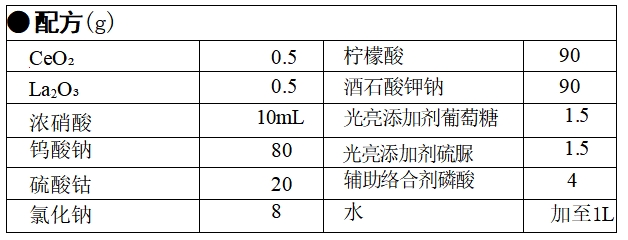

制 作 方 法
(1)配制混合稀土溶液，分别取称CeO₂和 La₂O₂，将其混合，加入浓硝酸将其溶解。
(2)在常温状态下，称取钨酸钠、硫酸钴、氯化钠、柠檬酸、 酒石酸钾钠，光亮添加剂葡萄糖和硫脲、辅助络合剂础酸，先将上 述药品分别用少量蒸馏水溶解，然后混合稀释至800mL。
(3)将步骤(1)中配制好的混合稀土溶液与步骤(2)中配制 好的溶液混合，加入蒸馏水至1000mL,便完成了整个镀液的配制 过程，配制好的溶液的pH 值 为 5 ~ 6 。
(4)在室温条件下，阳极采用石墨作电极，阴极为施镀零件 在电流密度6A/dm² 下进行电镀，即可得到光亮的钨-钻-稀土合金 镀 层 。
注意事项 本品各组分质量(g)配比范围为:钨酸钠60~100，硫酸钴 15~30，稀土1，氯化钠6~10，柠檬酸 80~100，酒石酸钾钠 60~100，光亮添加剂2~4，辅助络合剂4~6，水加至 1L。
本文转载自《电镀液——配方与生产》编著 李东光
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
