化学镀Ni-P/Ni-P-PTFE液

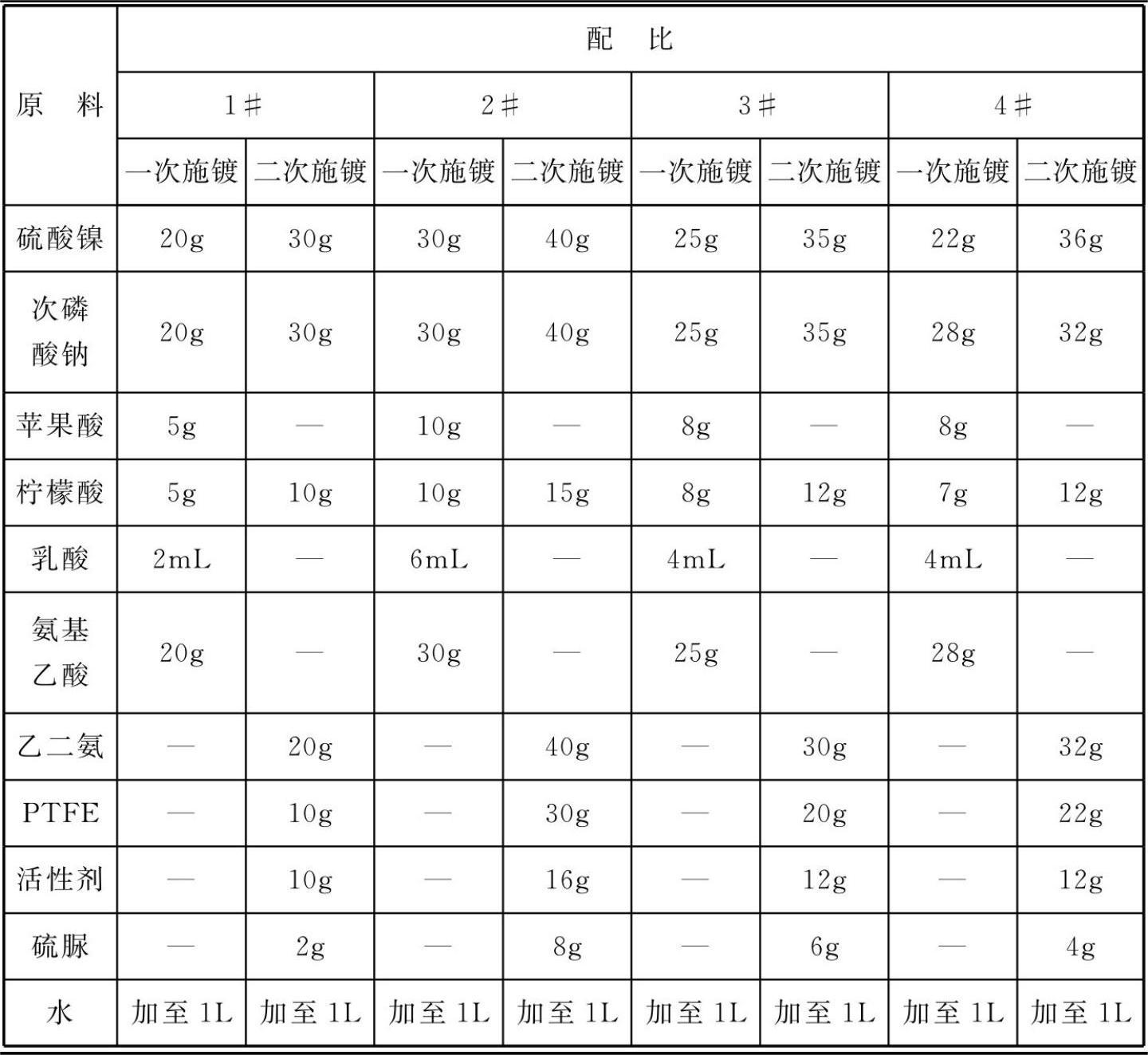

原料配比(g/L)
[制备方法]

    将各组分溶于水，搅拌均匀即可。

[原料配伍]

    本品各组分配比范围如下。

    一次施镀:硫酸镍20~30g、次磷酸钠20～30g、苹果酸5～10g、柠檬酸5～10g、乳酸2～6mL、氨基乙酸20～30,水加至1L。

    二次施镀：硫酸镍30～40g、次磷酸钠30～40g、乙二氨20～40g、PTFE10～30g、柠檬酸10～15g、活性剂10～16g、硫脲2～8g,水加至1L。

    本品采用化学沉积的方法，制备了Ni-P/Ni-P-PTFE复合结构镀层，改变了单一Ni-p镀层的耐磨性差的缺点，同时改善了Ni-p-pTFE镀层硬度低的缺点。在原有Ni-p合金基础上制备出具有高硬度和自润滑性的耐磨复合结构镀层。

    通过进行温度、pH值、络合剂、表面活性剂等工艺条件对镀层结构、成分、结合力、摩擦系数和磨损率影响的实验研究，提出了优化的工艺配方体系。同时该技术工艺稳定、操作简便、投资少、易于实现自动化控制和批量生产。

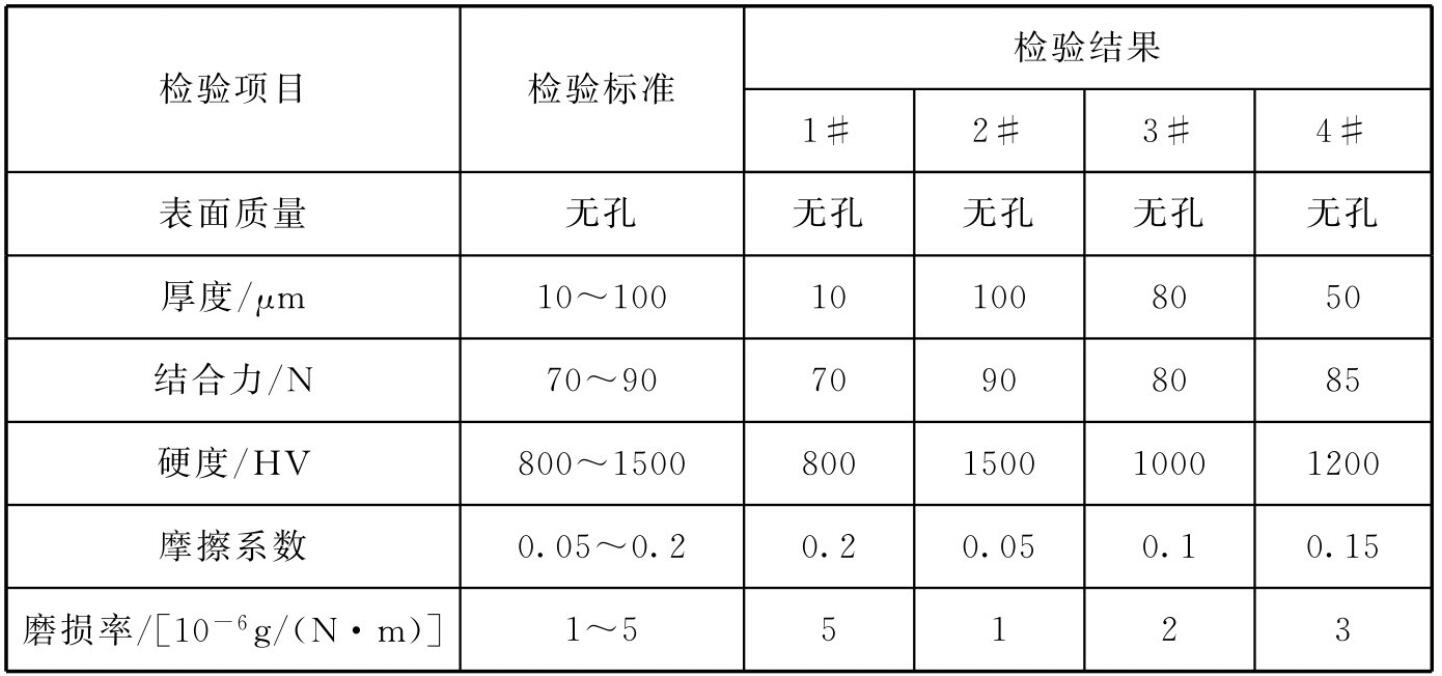

[质量指标]
[产品应用]
    本品主要应用于化学镀Ni-P/Ni-P-PTFE。

    本品化学镀Ni-P/Ni-P-PTFE复合结构镀层的工艺步骤如下:

    (1)除油除锈;

    (2)超声清洗;

    (3)盐酸活化;

    (4)一次施镀:温度80~90°C，pH值4~6，时间1h;

    (5)水洗;

    (6)二次施镀：温度85～95℃,pH值6～7,时间2h;

    (7)水洗。

[产品特性]

    (1)化学镀Ni-P/Ni-p-PTFE工艺简单、成本低、效率高、能耗低、适合批量生产；

    (2)化学镀Ni-P/Ni-p-pTFE复合结构镀层内层为结合力和硬度高的Ni-p非晶态镀层，外层为磨损率小的自润滑Ni-p-pTFE复合镀层；

    (3)制备的新型Ni-P/Ni-p-PTFE复合结构镀层除本身耐磨外，润滑组元的存在还可以实现自润滑，起到减磨的作用；

    (4)制备的新型Ni-P/Ni-P-PTFE复合结构镀层可以在无润滑的环境下使用。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
