青铜树脂工艺品的化学镀液

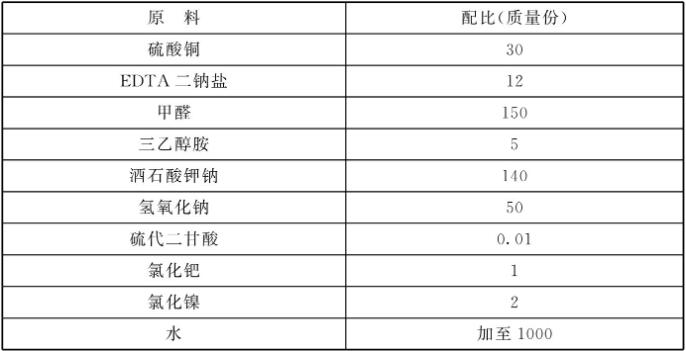

原料配比(g/L)

[制备方法]

    (1)把硫酸铜倒入镀槽，再倒入适量的水溶解，然后把酒石酸钾钠和EDTA二钠盐用适量的水加热溶解。

    (2)将以上铜盐溶液和络合剂溶液搅拌混合，在混合溶液中加入氢氧化钠溶液，调整pH值到11.5，温度保持20°C。

    (3)加入三乙醇胺和硫代二甘酸，混合均匀后，再加入蒸馏水至规定的体积。甲醛是最常见的还原剂，甲醛只有在碱性条件下(pH=11~13)才具有还原能力，所以不进行化学镀时，先不要放入甲醛溶液。以上化学电镀液准备完毕后，可把用聚酯不饱和树脂制作的各种工艺品放入电镀槽，放入镀槽前要做粗化处理。

[原料配伍]
    本品各组分质量份配比范围为: 硫酸铜25~ 30、EDTA二 钠盐10~12、甲醛130~150、三乙醇胺4~5、酒石酸钾钠120~ 140、 氢氧化钠45 ~ 50、硫代二甘酸0.008 ~0.01、 氯化钯0.8~1、氯化镍1 ~2,水加至1000。

[产品应用]
    本品适合各种填料的树脂工艺品， 包括碳酸镁、三氧化二铝、碳酸钙、滑石粉、双飞粉等。

    本品化学镀的工艺过程如下:

    (1)粗化:在30%硫酸中，30~40°C的温度下，将工艺品浸泡15~ 30min,然后用清水洗净。

    (2)敏化:每升水加40g的氯化亚锡和40mL的盐酸，工艺品放在其中10min,敏化后取出清洗。

    (3)活化:将1g氯化钯溶解于100mL盐酸和200mL蒸馏水配成的盐酸溶液中，温度控制在50°C,把经过敏化的艺术品放入活化液中，活化5min,活化液使用时温度过低时用水浴加热。

    (4)还原:用氯化钯活化后，用100mL/L的含甲醛37 %的水溶液清洗，室温下浸泡30~60s，然后将树脂工艺品放入化学镀槽，化学镀4h后达到一定厚度取出，用高速纤维布轮抛光，然后做仿青铜效果处理。

[产品特性]
    本品的最大优点是可操作性强，可对目前各种流行的实体或空心树脂I艺品进行青铜化学镀。这些有青铜效果的艺术品，可以是动物、人物、古典的酒具、各种鼎爵类青铜器的树脂工艺品，在镀上青铜效果后，无论是质量或表面的纹路、色泽都能和青铜浇注的金属品相媲美，是室内摆饰、墙体挂饰的好作品。本品还可以用于大型城市雕塑的青铜效果化学镀、光亮铜镀等。

本文转载自《化学镀液 配方与制备(一)》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
