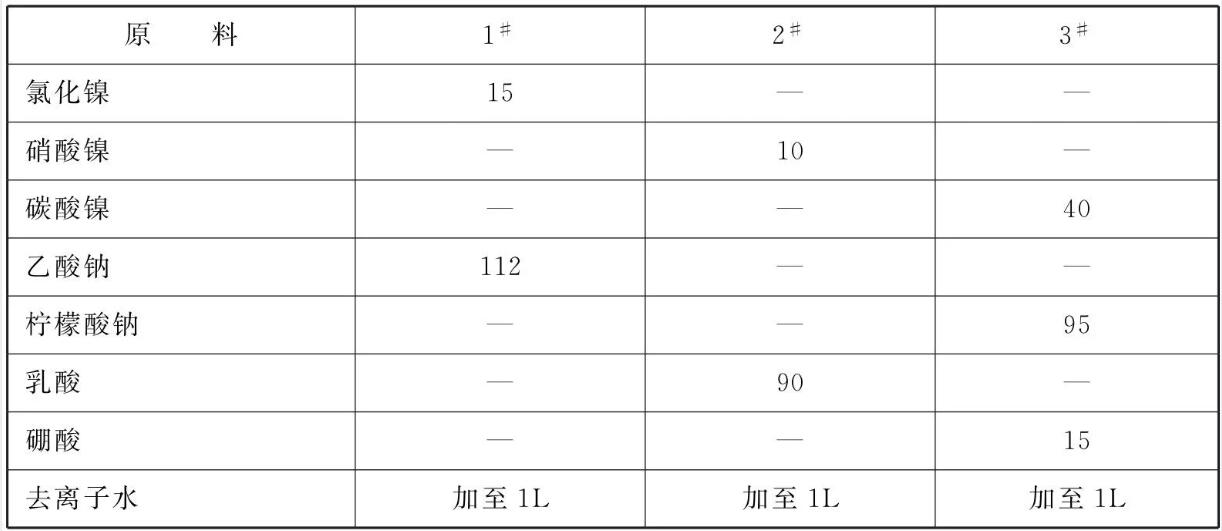

原料配比(g/L)
[制备方法]
将各组分溶于水， 搅拌均匀即可。
[原料配伍]
本品各组分配比范围为(g/L) :镍盐10~55、络合剂80~ 150、 去离子水加至1L。
所述的镍盐为氯化镍、氨基磺酸镍、次磷酸镍、碳酸镍、硫酸镍或硝酸镍中的一种或几种的复合。
所述的络合剂为乳酸、乙酸、苹果酸、柠檬酸、乙酸钠、柠檬酸钠或硼酸中的一种或几种的复合。
[产品应用]
本品主要应用于铝及铝合金表面化学镀镍。包含如下工艺步骤:
(1)清洁除油;
(2)蒸馏水冲洗，室温;
(3)酸蚀，室温10~ 60s;
(4)蒸馏水冲洗，室温;
(5)催化液处理，15~35°C， 10~60s;
(6)镀镍基合金;
(7)停镀，试样洗涤吹干。
所述步骤(2)中酸蚀用的溶液为含有体积比为20%~60%的硝酸与体积比为0.1% ~ 5.0%的氢氟酸及余量的去离子水的混合溶液，酸蚀时间为10~60s。
上述铝及铝合金在催化液处理后直接放入化学镀液中进行施镀。
[产品特性]
(1)采用本品方法，不经过浸锌处理，简化了传统的铝合金化学镀镍的工艺，降低了成本。
(2)采用本品方法，不经过浸锌处理，无需硝酸退锌工序，避免污染生产环境，降低了对操作人员的健康影响。
(3)采用本品方法，不经过浸锌处理，不会对化学镀镍溶液造成污染及毒化，延长主镀槽溶液的使用寿命。
(4)采用本品方法，催化液处理在室温下进行，不需要加热，节能降耗。
(5)采用本品方法，所得镍基合金镀层与铝及铝合金基体结合良好，镀层均匀致密、耐磨、耐腐蚀、硬度高，具有良好的金属外观。
本文转载自《化学镀液 配方与制备(一)》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
