镀件表面除油

    塑料表面都是疏水的，这使得在其表面进行化学处理比较困难。为了使其后面的各项工序易于进行，去除油污是必不可少的工序，它可使粗化过程获得最佳效果。

    塑料镀件表面除油，与其他材料表面除油相仿。但采用的溶液配方及工艺条件，应考虑到材料的物理性质、化学性质，不至于使表面发生严重损伤。

    塑料表面除油主要有有机溶剂除油、碱性除油、酸性除油三种方法。如果塑料表面的油污较多，可先用有机溶剂除油，然后再用碱性或酸性除油；若油污较少，则只用碱性或酸性除油即可。

    1.有机溶剂除油

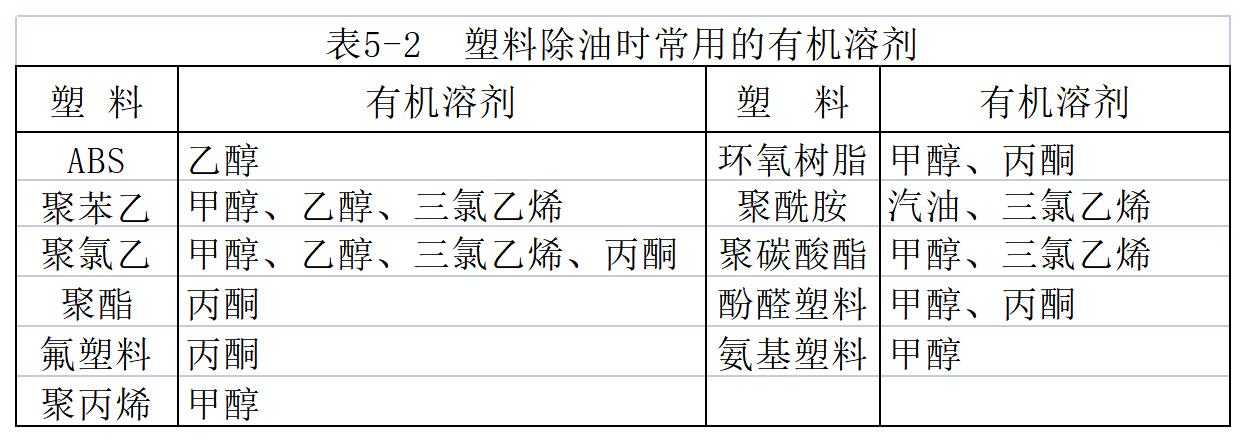

    对于表面有脱膜剂，如蜂蜡、硅油、石蜡及其他有机污染物的镀件，应先进行有机溶剂除油。它的作用是利用有机溶剂的溶解作用对表面油污进行溶解，它不仅可以去除表面的有机油污，而且对表面有一定的整理作用，从而对表面粗化起到一定的预处理作用。常用的有机溶剂有丙酮、酒精、二甲苯、三氯乙烯等，其中丙酮、二甲苯有“整面”作用。除油方法可以浸泡刷洗、超声波清洗或喷淋，也可加温，但针对不同溶剂，上述方法是有一定针对性的，同时要考虑到技术安全原则。塑料除油时常用的有机溶剂列于表5-2中。

    2.碱性除油

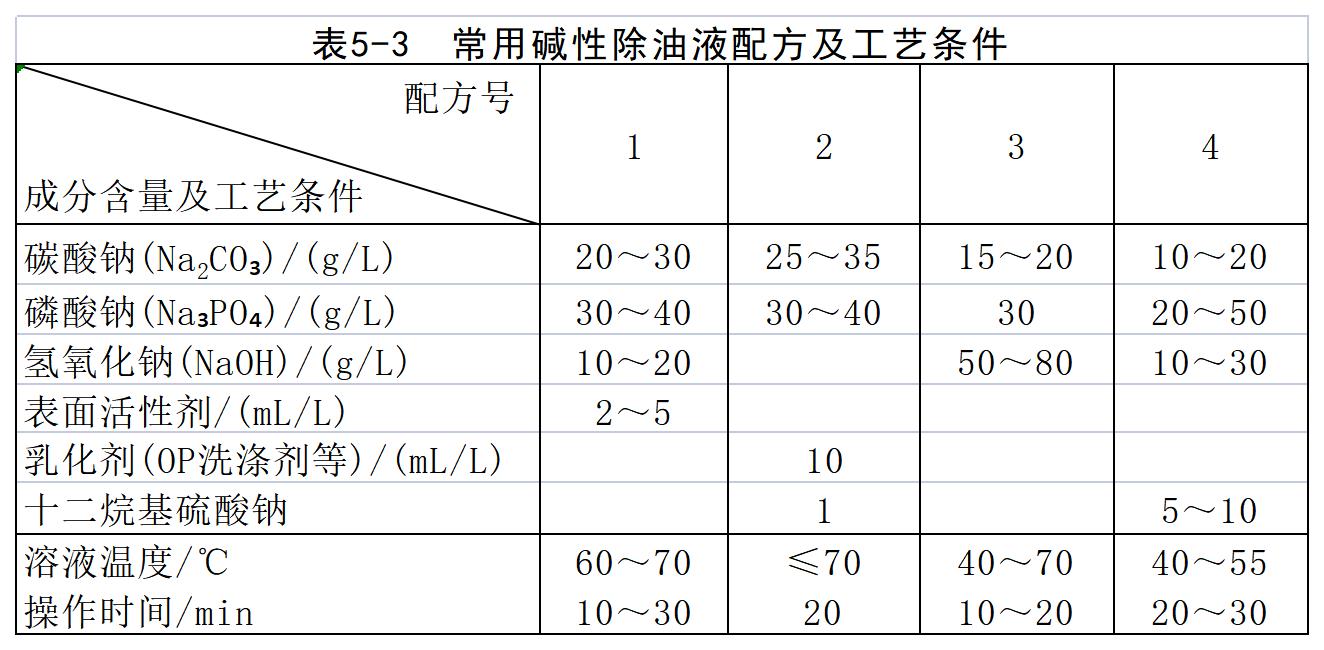

    碱性除油不能用于酚醛塑料和玻璃纤维等不耐碱的材料。除油时温度不宜超过70℃,尤其是薄壁和形状复杂的塑料制品，以免使产品变形。必要时也可以施加超声波，以加快除油速度，强化除油能力。常用碱性除油液配方及工艺条件见表5-3。

3.酸性除油

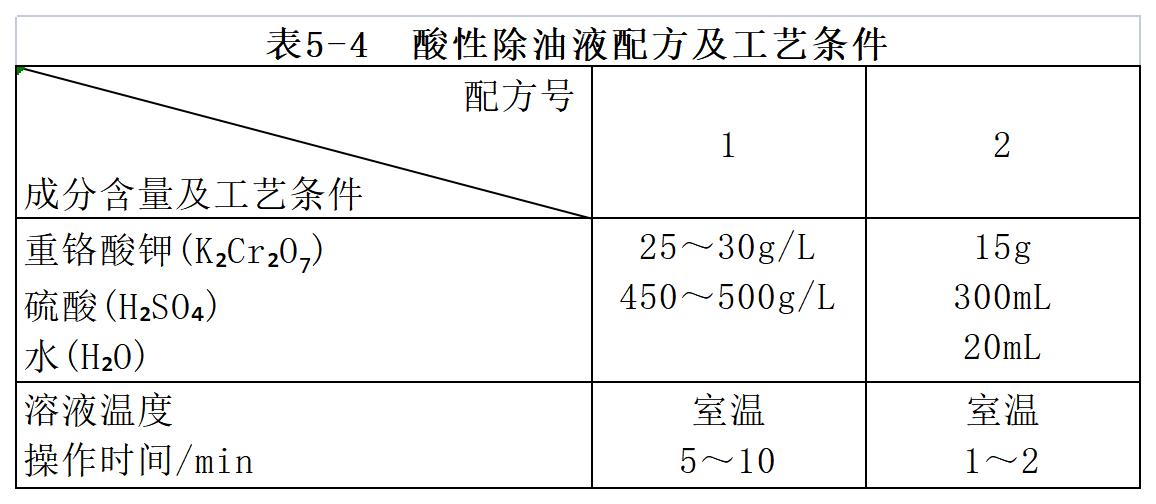

    酸性除油是利用酸的强氧化作用来破坏有机物，从而达到除油的目的。这种方法可以在常温下进行，除油效果好，但要防止时间过长对镀件表面造成的损害。另外，聚酰胺类(尼龙)等不耐酸的塑料不能够采用这种方法。酸性除油液配方及工艺条件见表5-4。

本文转载自《电镀前处理与后处理》编著    李异
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
