用于金属表面预处理的复合处理剂

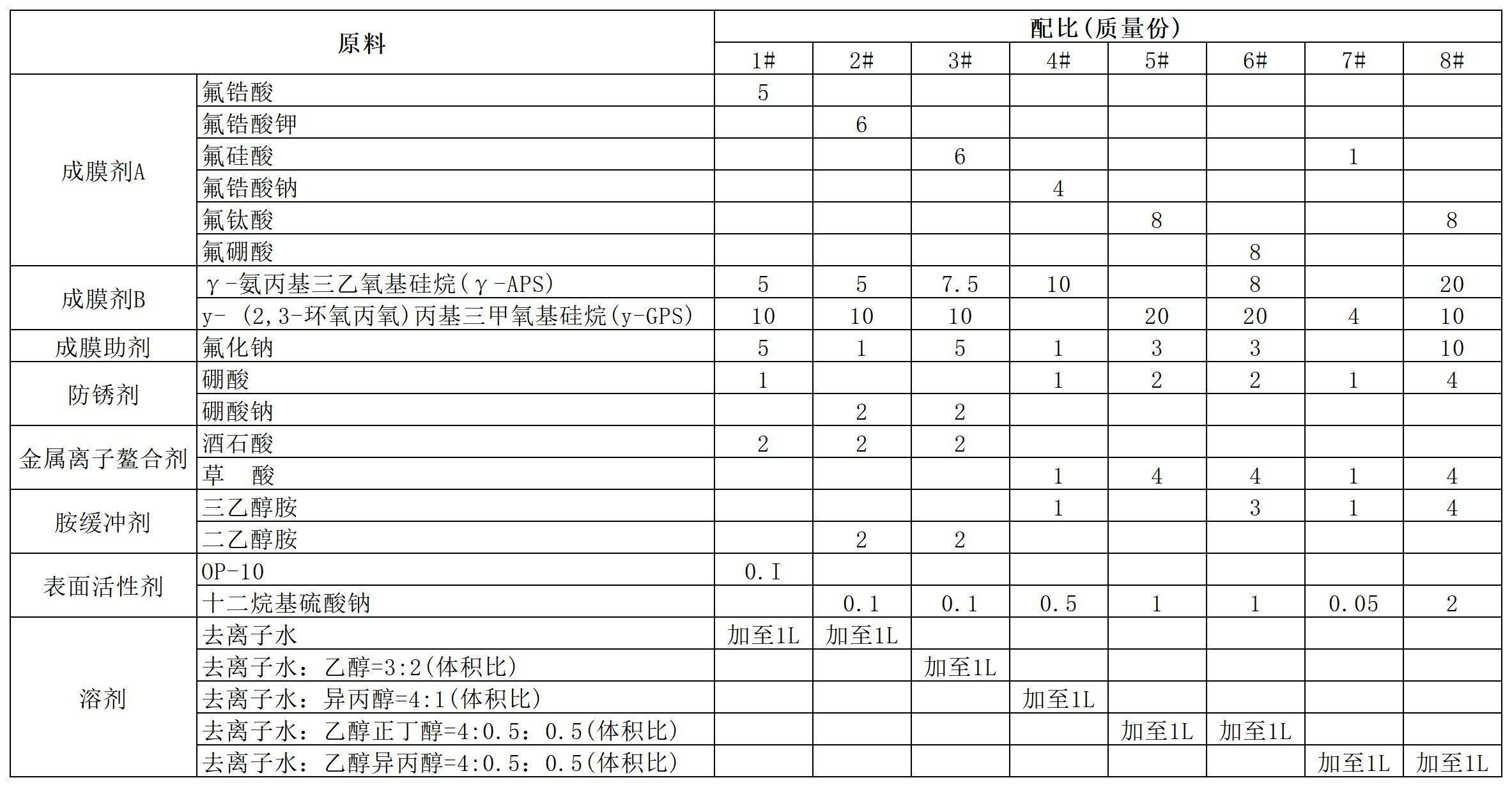

[原料配比]
[制备方法]

（1）将成膜剂A溶于适量溶剂中，用乙酸调整pH值为4～5，再加入成膜剂B，得溶液A；

（2）分别将成膜助剂、防锈剂、金属离子螯合剂、胺缓冲剂和表面活性剂溶于适量的溶剂中，得溶液B；

（3）将步骤（2）所制得的溶液B加入步骤（1）所制得的溶液A中，用溶剂定容至1L，用乙酸调整pH值为3～5，即可。

[原料介绍]

    所述成膜剂A为氟硼酸、氟锆酸、氟钛酸、氟硅酸、氟锆酸钾或氟锆酸钠中的至少一种。

    所述成膜剂B为γ—氨丙基三乙氧基硅烷（γ—APS）或γ—（2，3—环氧丙氧）丙基三甲氧基硅烷（y—GPS）中的至少一种。

    所述成膜助剂为氟化钠。

    所述防锈剂为硼酸或硼酸钠。

    所述金属离子螯合剂为酒石酸或草酸。所述胺缓冲剂为三乙醇胺或二乙醇胺。

    所述表面活性剂为十二烷基硫酸钠或辛烷基苯酚聚氧乙烯醚—10（OP—10）。所述溶剂为去离子水、乙醇、异丙醇或正丁醇中的至少一种。

[产品应用]
    本品主要用于金属表面预处理的复合处理剂。

    使用方法：将待处理的金属浸泡于复合处理剂中30～360s后，水冲洗，压缩空气吹干，并于110～130℃烘干50～70min，即可；或将复合处理剂喷淋于待处理金属表面，喷淋30～360s后，水冲洗，压缩空气吹干，并于110～130℃烘干50～70min，即可。

[产品特性]

（1）本品金属结合性良好，耐腐蚀性强，无空洞、裂陷，涂层致密均匀。

（2）本品制备方法简单易操作，环保，制备过程中不产生磷酸盐、镍、锰、铬等污染离子，无沉淀废渣。

（3）本品在金属表面预处理的应用中，所述预处理方法适合于镀锌钢板、铝及铝合金等材料的预处理，成膜过程可在同一槽液中进行，省去了金属表面复杂的前处理过程，简化了生产工艺，且成本低廉。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
