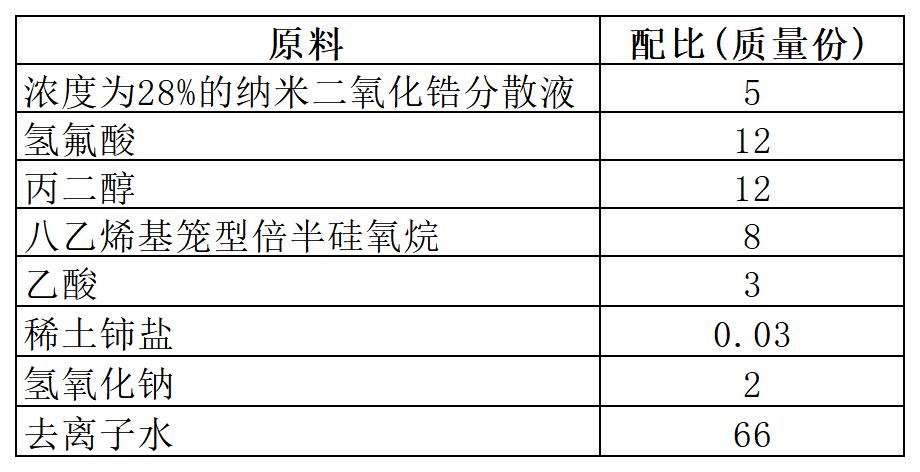

[原料配比]
[制备方法]
准确按质量份称取各组分物质，放入容器中，充分搅拌，硅烷水解，静置陈化10h后，包装入桶即可。现场使用时在清洗槽中注入3／4的冷水，加入适量的本品并搅拌，加足量水使溶液至工作液位。加入氢氧化钠调节槽液的pH值，使其pH值达到4.5～5.5后即可使用。
[产品应用]
本品是一种无磷金属表面处理剂。
使用方法：
（1）预脱脂；
（2）主脱脂；
（3）两道水洗；
（4）无磷金属表面处理转化，pH值控制在4.5～5.5，工作温度为室温，处理方式为浸泡或喷淋，处理时间为3～5min；
（5）去离子水洗；
（6）烘干。
[产品特性]
（1）本品组分中的八乙烯基笼型倍半硅氧烷通过水解能够与金属形成稳定的共价键，吸附在金属表面，经脱水后形成一层致密的纳米硅烷无磷转化复合膜，增加金属表面与粉末涂料的结合力和防腐性能。
（2）本品可替代传统磷化液，无磷、无重金属，可以在室温下工作，可用于多种金属表面预处理，其在冷轧钢板等金属表面形成纳米硅烷无磷转化复合膜后，经过吹干后48h内不会发生锈蚀现象，满足生产工序中对耐腐蚀性能的要求。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
