松香金属表面处理剂

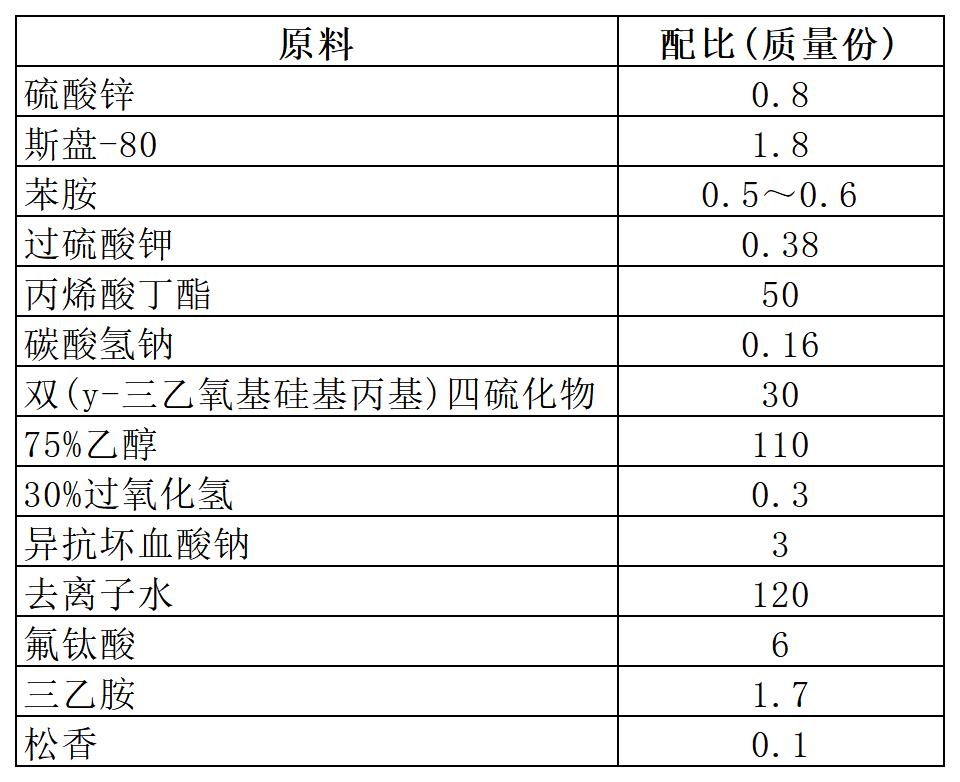

[原料配比]

[制备方法]

（1）取过硫酸钾质量的40％～50％，斯盘—80质量的90％～95％，与碳酸氢钠混合，加入去离子水质量的80％～85％，搅拌均匀，得引发剂乳液；

（2）取上述引发剂乳液质量的45％～50％，升高温度到80～86℃，滴加剩余的引发剂乳液与丙烯酸丁酯的混合液，滴加完毕后保温反应1～2h，得丙烯酸酯胶液；

（3）将剩余的过硫酸钾加入剩余的去离子水中，搅拌均匀，加入异抗坏血酸钠、硫酸锌，搅拌均匀，得缓蚀引发剂溶液；

（4）取70％～75％乙醇的70％～80％，加入双（γ—三乙氧基硅基丙基）四硫化物，调节pH值为3～4，加入氟钛酸、30％过氧化氢，搅拌反应6～7h，得氟化硅烷；

（5）将松香加热软化，加入剩余的乙醇中，搅拌均匀，加入三乙胺，保温搅拌10～20min，得松香胺醇；

（6）将松香胺醇、氟化硅烷与剩余的斯盘—80混合，送入乳化机中，600～800r／min搅拌1～2min，得乳化硅烷胺醇；

（7）将苯胺与上述丙烯酸酯胶液混合，搅拌均匀，滴加缓蚀引发剂溶液，滴加完毕后在10～15℃下反应8～10h，送入65～70℃的水浴中，加入乳化硅烷胺醇，保温搅拌反应2～3h，出料冷却，800～1000r／min搅拌40～50min，得所述松香金属表面处理剂。

[产品应用]
    本品是一种松香金属表面处理剂。

    使用方法：将金属板材表面清洗干净，将本品均匀地滴在金属板材表面，先在120℃下烘烤30～40s，自然干燥成膜，再在80℃下烘干处理15～20min。

[产品特性]

（1）本品的丙烯酸酯胶液粒子表面含有大量的羧基，将苯胺加入丙烯酸酯胶液中，苯胺单体首先扩散到胶束内部，然后与羧基发生掺杂，随后在氧化剂的作用下，苯胺在乳胶粒子表面发生聚合反应，增大了聚苯胺涂层对水的接触角，提高了附着力和耐水性；该涂层可以通过电子转移作用和氧化还原作用，使金属表面钝化产生保护作用。

（2）经硅烷化改性的氟钛酸，引入的无机组分Ti＋在加热固化过程中形成TiO2颗粒，均匀地填充在硅烷膜的空隙中，使整个膜层更加均匀致密，能有效抑制膜层表面的微电化学反应，从而使耐腐蚀性能得到很大提高。

（3）本品将氟钛酸改性后硅烷钝化膜与丙烯酸—苯胺共聚膜复合，使得膜层更加致密、稳定，对腐蚀介质的阻抗能力更强，耐腐蚀性能更加优良。

（4）本品中加入了松香，可以提高涂膜与金属基材的附着力；异抗坏血酸钠的分子中含有烯醇结构，与氧发生反应，使得水中溶解氧的含量降低，减缓了氧腐蚀的速度。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
