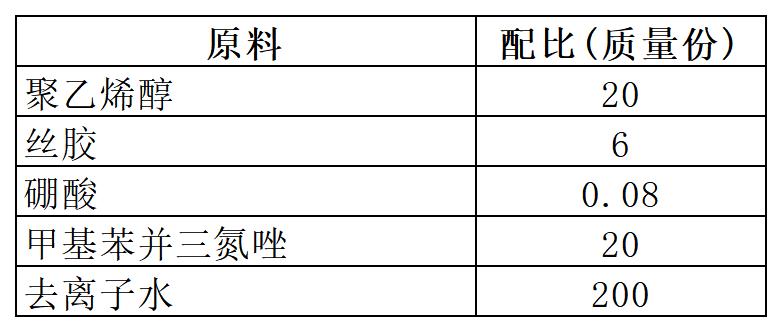

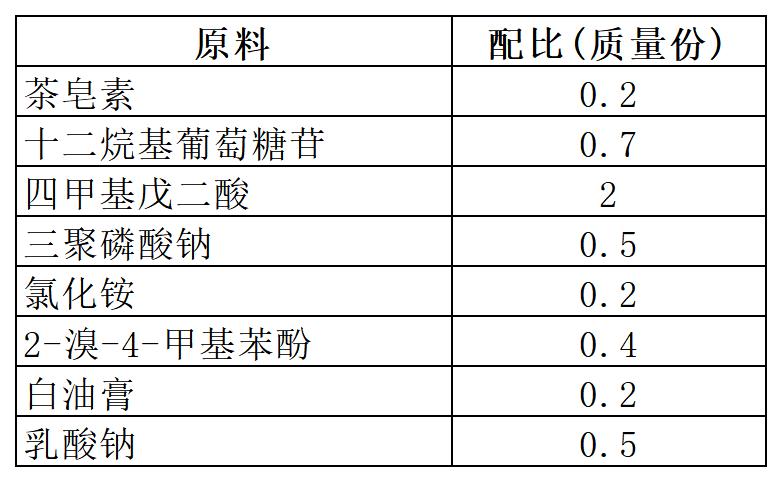

[原料配比]
[制备方法]
（1）将茶皂素、丝胶混合，加入去离子水质量的60％～70％，搅拌均匀后加入聚乙烯醇、硼酸，65～70℃下保温搅拌50～60min，得丝胶乳液；
（2）将甲基苯并三氮唑加入其质量3～5倍的稀碱液中，加热到60～70℃，得缓蚀碱液；
（3）取十二烷基葡萄糖苷，加入剩余去离子水的60％～70％，搅拌均匀后加入四甲基戊二酸，得乳化液；
（4）将三聚磷酸钠加入剩余的去离子水中，搅拌均匀后加入白油膏，70～80℃下保温搅拌20～30min，得增稠剂；
（5）将上述缓蚀碱液、丝胶乳液混合，搅拌均匀后加入增稠剂、乳化液，600～1000r／min搅拌分散7～10min，得缓蚀乳化液；
（6）将上述缓蚀乳化液与剩余各原料混合，700～800r／min搅拌分散20～30min，即得所述金属表面处理剂。
[原料介绍]
所述的稀碱液为0.1mol／L的氢氧化钠或0.1mol／L的碳酸钠水溶液。
[产品应用]
本品是一种丝胶增稠金属表面处理剂。
[产品特性]
本品将水溶性高分子聚乙烯醇与丝胶混合，通过硼酸改性，可以提高共混膜的抗张强度和热稳定性；加入以甲基苯并三氮唑为主料的缓蚀碱液，可以使得吸附在金属表面的膜更加均匀稳定，保护金属材料免受大气及水中有害介质的腐蚀，起到更好的缓蚀效果；用白油膏作为增稠剂可以增大溶液黏度，降低流动性，提高膜的稳定性。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
