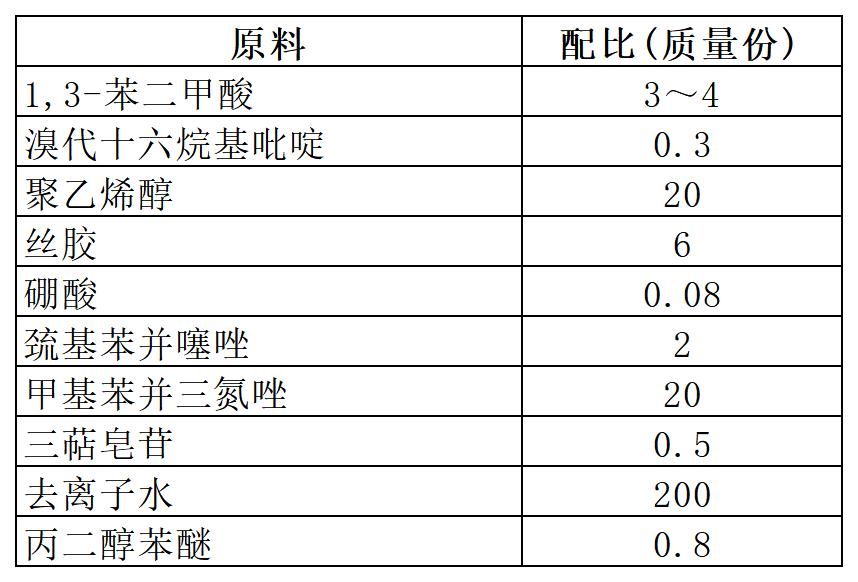

[原料配比]
[制备方法]
（1）将三萜皂苷、丝胶混合，加入去离子水质量的40％～50％，搅拌均匀后加 入聚乙烯醇、硼酸，65～70℃下保温搅拌50～60min，得丝胶乳液；
（2）将甲基苯并三氮唑加入其质量3～5倍的稀碱液中，加热到60～70℃，加入 巯基苯并噻唑，搅拌均匀，得缓蚀碱液；
（3）将上述丝胶乳液、缓蚀碱液混合，搅拌均匀，加入丙二醇苯醚，300～ 400r／min搅拌分散20～30min，得缓释成膜液；
（4）将上述缓释成膜液与剩余各原料混合，700～800r／min搅拌分散20～ 30min，即得所述金属表面处理剂。
[产品应用]
本品是一种丝胶成膜金属表面处理剂。
[产品特性]
本品将水溶性高分子聚乙烯醇与丝胶混合，通过硼酸改性，可以提 高共混膜的抗张强度和热稳定性；将缓蚀碱液、丝胶乳液共混，加入甲基苯并三氮 唑，可以使得吸附在金属表面的膜更加均匀稳定，保护金属材料免受大气及水中有 害介质的腐蚀，起到更好的缓蚀效果。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
