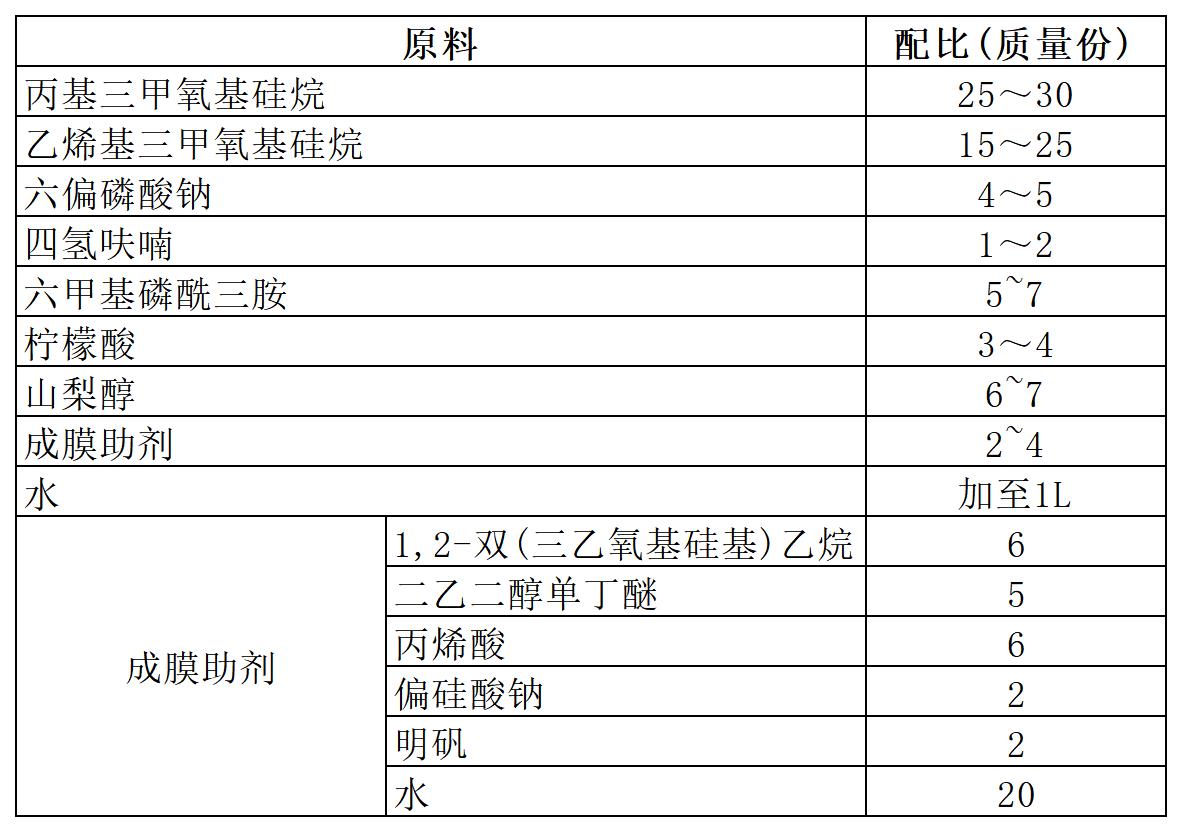

[原料配比]
[制备方法]
（1）将丙基三甲氧基硅烷和乙烯基三甲氧基硅烷混合溶于水中，加入六偏磷酸 钠，充分搅拌；
（2）将四氢呋喃、六甲基磷酰三胺、柠檬酸、山梨醇混合加入水中，充分搅拌；
（3）将上述处理后的原料混合，加入乙酸或者乙酸钠，调节pH值为4～5，最 后加入剩余各原料，充分搅拌后即得所述耐盐雾的金属表面硅烷处理剂。
[原料介绍]
所述成膜助剂的制备方法：将1，2—双（三乙氧基硅基）乙烷加入水中，搅拌后 加热至70～80℃，加入丙烯酸、偏硅酸钠，搅拌反应30～40min，升高温度至90～ 100℃，加入二乙二醇单丁醚、明矾，搅拌反应10～20min，保温静置1～2h，得所 述成膜助剂。
[产品应用]
本品是一种耐盐雾的金属表面硅烷处理剂。
[产品特性]
本品处理过程不产生沉渣，处理时间短，控制简便，无有害重金属 离子，安全环保，与金属表面形成的硅烷层具有优异的耐腐蚀性、耐酸性、耐油性、 耐油性、抗剥离性、高黏合性能，延长了金属的使用寿命。通过几种硅烷配合，增 强了该处理剂的稳定性和高效黏合性，其均匀地分布在金属表面，使得金属具有高 的致密性及抗离子渗透性；加入的成膜助剂增加了硅烷吸附膜的致密度，改善了成 膜质量，使得膜层具有附着力强，无空洞、裂陷，致密均匀等优点。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
