耐腐蚀的金属表面硅烷处理剂（2）

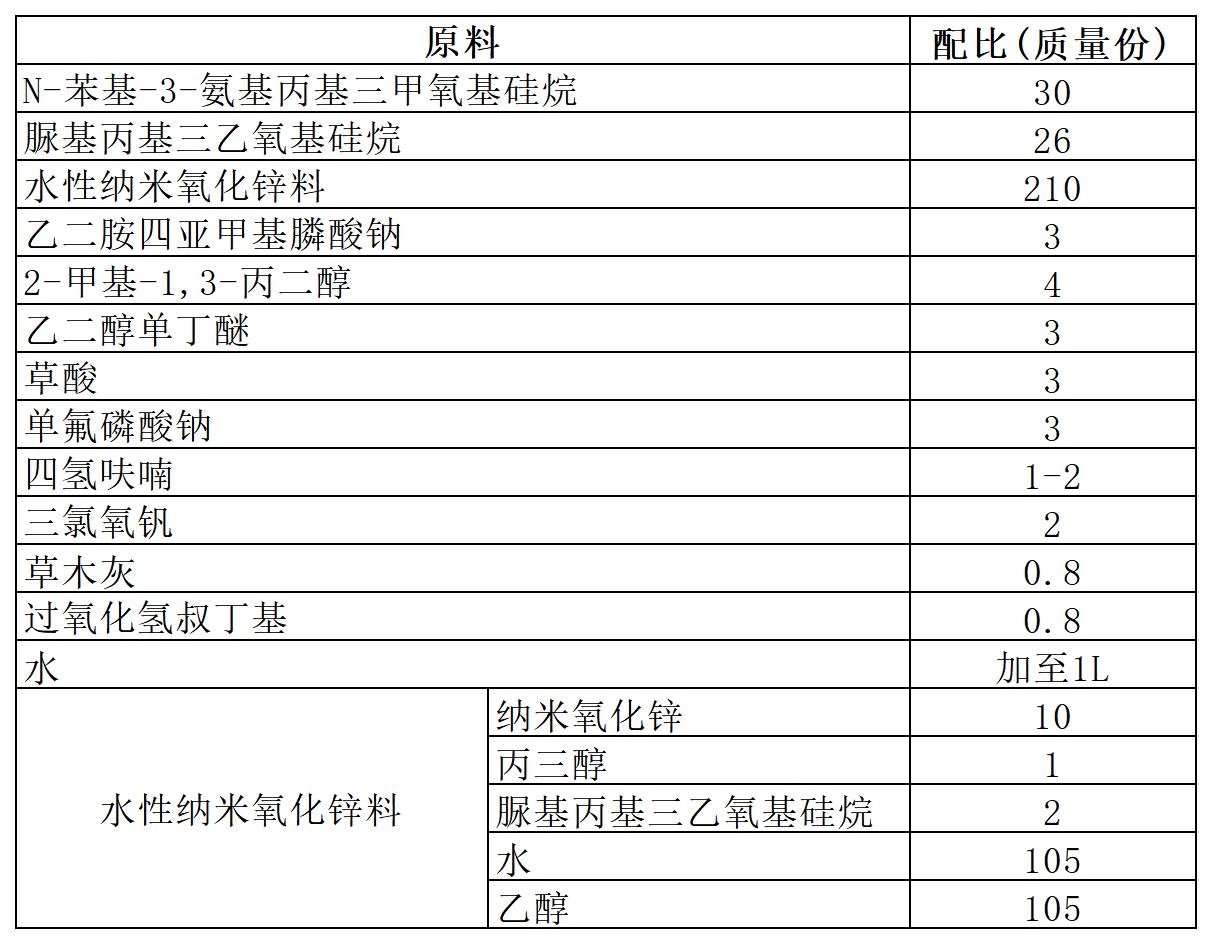

[原料配比]

[制备方法]

（1）将N—苯基—3—氨基丙基三甲氧基硅烷加入60％～70％的水中，充分溶解后再加入脲基丙基三乙氧基硅烷，充分搅拌，得混合料A；

（2）取剩余水的50％～60％，加入水性纳米氧化锌料，充分搅拌后，加入乙二胺四亚甲基膦酸钠、2—甲基—1，3—丙二醇、草酸、单氟磷酸钠、四氢呋喃、三氯氧钒，充分搅拌，得混合料B；

（3）将草木灰用12％～15％盐酸浸泡3～4h，去离子水洗涤，再用10％～12％氢氧化钠溶液浸泡3～4h，再用去离子水洗涤至中性，烘干，粉碎成超细粉末，得混合料C；

（4）将上述得到的混合料A、B和C混合，然后加入乙酸或者乙酸钠，调节pH值为3～5，最后加入剩余各原料，充分搅拌后即得所述耐腐蚀的金属表面硅烷处理剂。

[原料介绍]
    所述的水性纳米氧化锌料的制备方法为：

（1）将纳米氧化锌超声分散于其质量5～10倍的无水乙醇中，得到分散液，然后将其质量3％～4％的过氧化二异丙苯、1％～2％的苯胺甲基三乙氧基硅烷加入上述分散液中，在80～90℃温度下回流反应1～2h，反应后得到带有反应基团的偶联剂改性的纳米氧化锌—乙醇悬浮液，然后进行过滤，离心分离滤液，得到改性纳米氧化锌；

（2）将丙三醇溶于水，然后加入上述改性纳米氧化锌，在球磨机中球磨处理1～2h，得到改性纳米氧化锌浆料；

液，加入上述改性纳米氧化锌浆料中，用乙酸或乙酸钠调节pH值为4～5，再球磨处理2～3h，得到所述的水性纳米氧化锌料。

    所述的水性纳米氧化锌料的制备方法中，纳米氧化锌、丙三醇、脲基丙基三乙氧基硅烷和步骤（2）中的水、步骤（3）中的乙醇的质量比为（10～15）：（1～2）：(2~4):(95~105):(95~105)。

    所述纳米氧化锌的粒度为40～50nm。

[产品应用]
    本品是一种耐腐蚀的金属表面硅烷处理剂。

[产品特性]
    使用本品处理金属后，在金属表面形成的硅烷层具有优异的耐腐蚀性能，延长了金属的使用寿命。通过N—苯基—3—氨基丙基三甲氧基硅烷和脲基丙基三乙氧基硅烷结合在一起使用，可以在金属表面形成致密而牢固的涂层；本品中的水性纳米氧化锌料具有高分散稳定性和高效黏合性，其均匀地分布在金属表面，使得金属具有高的致密性及抗离子渗透性；加入的乙二胺四亚甲基膦酸钠等助剂，增加了硅烷吸附膜的致密度，改善了成膜质量，使得膜层具有附着力强，无空洞、裂陷，致密均匀，极化电流密度小的特点，且生产过程环保，无污染。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
