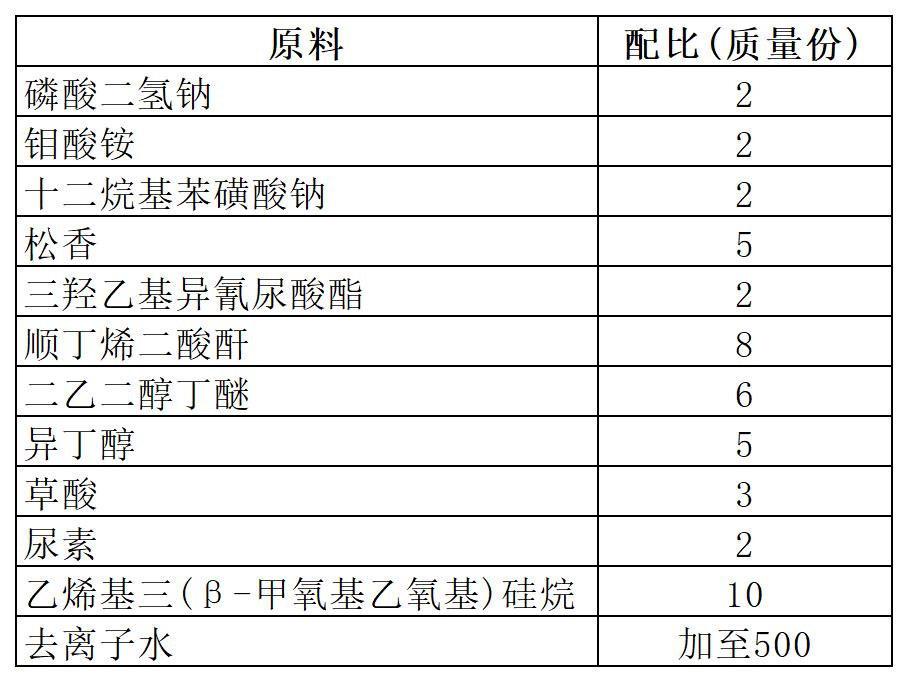

[原料配比]
[制备方法]
（1）将松香加热熔化，至110～115℃，加入二乙二醇丁醚、乙烯基三（β—甲氧基乙氧基）硅烷，搅拌反应35～50min；
（2）升温至145～160℃，加入三羟乙基异氰尿酸酯、顺丁烯二酸酐，搅拌反应40~50min;
（3）继续升温至190～205℃，加入磷酸二氢钠、钼酸铵、十二烷基苯磺酸钠，搅拌反应40～50min；
（4）降温至80～90℃，加入其他物料，搅拌，保温反应1～2h，冷却后，调pH为中性。
[产品应用]
本品是一种金属表面硅烷化处理剂。
先将金属基体经脱脂、水洗后可直接进入本处理剂中处理，处理后金属基体表面可得到一层涂层，然后可根据工艺需求进行水洗或不水洗到下一道工艺—烘干，烘干后可进行粉末喷涂等工序。处理过程工艺参数为：工作温度：室温25℃，去离子水洗电导率＜20μs／cm，处理时间：90～250s。
[产品特性]
（1）本品采用松香作为反应原料，与顺丁烯二酸酐、硅烷等原料聚合，能在金属表面形成较强的保护膜；增强了金属基体的耐腐蚀性能。
（2）原料中含有缓蚀剂，增加保护膜的防腐蚀效果。
（3）形成的保护膜层致密均匀，极化电流密度较小。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
