金属表面处理剂（5）

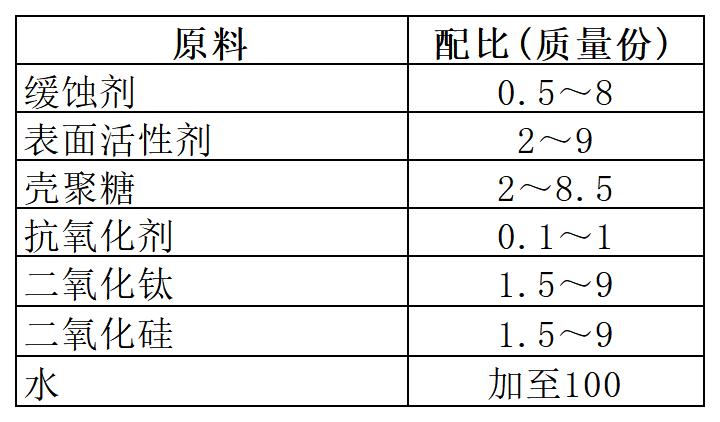

[原料配比]

[制备方法]

    将0.5％～8.0％的缓蚀剂用2.0％～9.0％的表面活性剂搅拌，再加 入20％的去离子水，充分混合后加热至60～70℃，充分搅拌30～40min；再加入 2.0％～8.5％的壳聚糖，在反应釜中以1500r／min的速度搅拌分散得到稳定的溶液； 再加入0.1％～1.0％的抗氧化剂；加入1.5％～9.0％的二氧化钛、1.5％～9.0％的 二氧化硅和余量的去离子水，充分搅拌，并加入酸碱调节剂将pH值调节为8.0～ 9.0，搅拌均匀得到稳定的溶液，即制得金属表面处理剂。

[原料介绍]

    所述缓蚀剂包括：乙胺、二乙胺、三乙胺、二戊胺、β—萘胺、苯基萘胺、乙醇 胺、二乙醇胺、三乙醇胺、苯并三氮唑、一羟基苯并三氮唑、六亚甲基四胺和海藻 酸钠。

    所述表面活性剂为非离子表面活性剂，包括脂肪醇聚氧乙烯醚、壬基酚聚氧乙 烯醚和吐温-80。

    所述壳聚糖为N—脱乙酰度在55％～100％的壳聚糖。

    所述抗氧化剂为柠檬酸钠、亚硫酸钾、亚硫酸钠。

    所述二氧化钛和二氧化硅的质量比为1：1；二氧化钛为纳米级的掺杂下的二氧化钛，二氧化硅为纳米级的二氧化硅。

    所述水为去离子水。

[产品应用]
    本品是一种环保型有色金属表面处理剂。

[产品特性]
    在使用时，纳米级的二氧化钛和纳米级的二氧化硅在金属表面形成一层保护膜，纳米级的掺杂F的二氧化钛和纳米级的二氧化硅在阳光的照射下能够分解金属表面的细菌，并且具有很好的亲水性，更充分地保护金属表面不被细菌和雨水侵蚀；不但可以很好地清理金属表面，还能在金属表面形成保护膜，保护金属表面的光泽度。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
