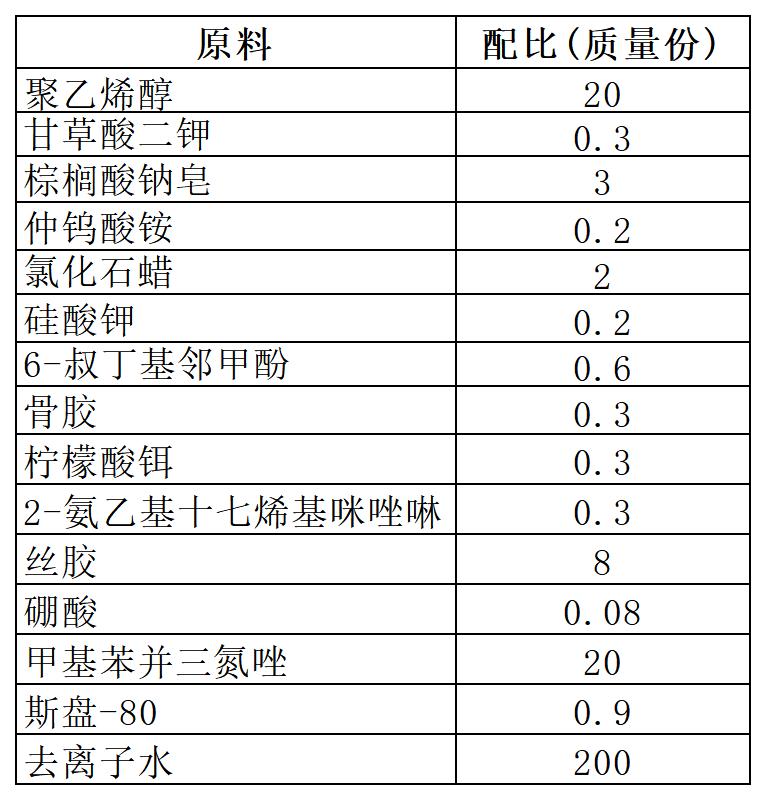

[原料配比]
[制备方法]
（1）取骨胶，加入去离子水质量的60％～70％，浸泡至胶块变软，加热到75～80℃，加入甘草酸二钾、丝胶，保温搅拌10～18min，加入聚乙烯醇质量的80％～90％、硼酸，在上述温度下继续保温搅拌40～50min，得丝胶乳液；
（2）将甲基苯并三氮唑加入其质量3～5倍的稀碱液中，加热到60～70℃，加入6—叔丁基邻甲酚、柠檬酸钾，搅拌至常温，得缓蚀碱液；
（3）取剩余的聚乙烯醇，加热到60～70℃，加入棕榈酸钠皂、氯化石蜡，保温搅拌6～10min，加入剩余的去离子水中，加入斯盘80，搅拌混合20～30min，得皂液；
（4）将上述缓蚀碱液、丝胶乳液混合，搅拌均匀后加入皂液，500～700r／min搅拌分散10～16min，得缓蚀乳液；
（5）将上述缓蚀乳液与剩余各原料混合，700～800r／min搅拌分散20～30min，即得所述金属表面处理剂。
[产品应用]
本品是一种环保水基金属表面处理剂。
[产品特性]
（1）本品将水溶性高分子聚乙烯醇与丝胶混合，通过硼酸改性可以提高共混膜的抗张强度和热稳定性，加入以甲基苯并三氮唑为主料的缓蚀碱液，可以使得吸附在金属表面的膜更加均匀稳定，保护金属材料免受大气及水中有害介质的腐蚀，起到更好的缓蚀效果；
（2）本品具有很好的抑菌防腐性，黏度高，各原料相容性好，环保无毒副作用。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
